Втулка зажимная LOCK3 100/125 (FX20-100X125) KRB

Втулка зажимная LOCK3 100/125 (FX20-100X125) KRB

Зажимные втулки (также известные как зажимные муфты, зажимные кольца, зажимные цанги, фрикционные втулки или locking assemblies) создают прочное и точное соединение вала со ступицей без шпоночного паза, передают высокий крутящий момент и исключают люфт при реверсивной и ударной нагрузке.

Размеры и характеристики этой позиции:

• диаметр вала d — 100 мм
• диаметр отверстия ступицы D — 125 мм
• длина L1 — 65 мм
• длина L2 — 86 мм
• длина L3 — 96 мм
• габаритная длина H — 106,5 мм
• наружный диаметр фланца D1 — 154 мм
• передаваемый крутящий момент Mt — 15000 Нм
• передаваемое осевое усилие Ft — 300 кН
• давление на поверхности вала Pw — 120 Н/мм²
• давление на поверхности ступицы Pn — 95 Н/мм²
• стяжные винты — 18 шт. M10, момент затяжки 83 Нм
• масса — 4600 г

Назначение:
Втулка ставится под шкивы, звёздочки, зубчатые колёса, маховики и муфты. Соединение разъёмное, посадочные поверхности вала при демонтаже не повреждаются.

Бренд — KRB (Россия):
Втулка LOCK3 повторяет присоединительные размеры серии FX20 и ставится как прямая замена импортной втулки без переделки узла.

Аналоги: RCK80 100х125, KLCC100, BK80 100х125, FX20 100х125, KTR250 100х125, RLK110 100х125, RFN7110 100х125, TLK110 100х125, PSV2010.1 100х125, B800 100х125, SLD1900 100х125, ACE81 100х125, PL TF 100х125.

По вопросам подбора и заказа обращайтесь:
Телефон: +7 (495) 414-15-88
E-mail: info@aksdekom.com

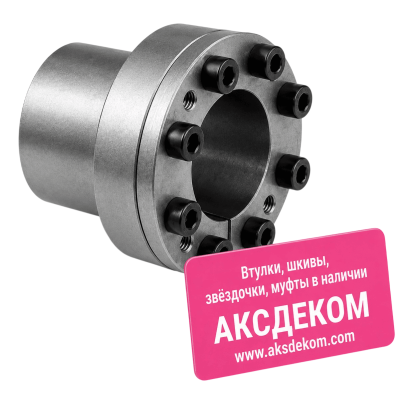

Изображение товара носит информационный характер и может отличаться от фактического внешнего вида изделия.
