Втулка QD J-100 KRB

Втулка QD J-100 KRB

Коническая втулка QD (Quick Detachable) — крепёжный элемент ременных и цепных передач, предназначенный для установки приводных деталей (шкивов, звёздочек, муфт, маховиков) на вал. Втулка обеспечивает точную центровку, надёжную передачу крутящего момента и быстрый монтаж/демонтаж без съёмников.

Что такое втулка QD: это разрезная коническая втулка с фланцем и цилиндрическим посадочным отверстием под вал. Втулка вставляется в коническое посадочное место детали и стягивается крепёжными винтами через сквозные отверстия фланца — при затяжке втулка обжимает вал и жёстко фиксирует деталь. Наличие продольного разреза обеспечивает равномерный обжим вала, а фланцевая конструкция позволяет устанавливать деталь с любой стороны ступицы. В отличие от втулок Taper Bush, у QD винты расположены параллельно оси вала, что удобно для монтажа в стеснённых условиях.

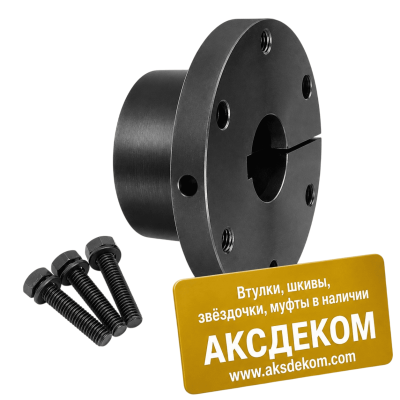

Данная втулка — типоразмер QD «J» с посадочным отверстием 100 мм (метрическое исполнение, со шпоночным пазом). Крепление — 3 винта 5/8"-11 × 4-1/2.

Преимущества втулок QD:

• быстрый и точный монтаж и демонтаж приводных деталей
• надёжная фиксация на валу и точная центровка
• возможность установки одной детали на валы разного диаметра (сменой втулки)
• фланцевая конструкция — монтаж с любой стороны ступицы

Где применяются:

• приводные шкивы, звёздочки, муфты, маховики
• промышленное оборудование, конвейеры
• вентиляционные, насосные и компрессорные установки
• дробильное, горнодобывающее и сельхоз-оборудование

Расшифровка обозначения J-100MM:

• J — типоразмер конической втулки QD
• 100 — диаметр посадочного отверстия под вал, мм
• MM — метрическое исполнение отверстия
• KRB — бренд

Изготовление под заказ: мы можем изготовить данные втулки QD под требуемый диаметр отверстия и шпоночный паз, в том числе нестандартных размеров. По вопросам изготовления и сроков — свяжитесь с нами.

Бесплатная доставка во все регионы России.
По вопросам подбора, изготовления и заказов — +7 (495) 414-15-88, info@aksdekom.com

Изображения носят информационный характер и могут отличаться от фактического внешнего вида продукции.
