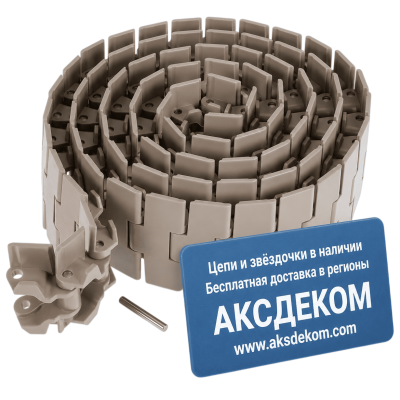

Цепь пластинчатая LF 882 TAB K-0450 Rexnord

Цепь пластинчатая LF 882 TAB K-0450 Rexnord — пластинчатая конвейерная цепь (TableTop) серии Rexnord 882 TAB с плоской рабочей поверхностью, шаг 38,1 мм, ширина 114,3 мм (4 1/2"). Цепь поворотная (side-flexing) — работает как на прямых участках, так и в горизонтальных поворотах с минимальным радиусом 609,6 мм. Материал LF (Low Friction) — низкофрикционный полимер, допущенный к прямому контакту с пищевыми продуктами (FDA 21 CFR § 177), штифты из нержавеющей стали.

Пластинчатые цепи TableTop применяются в конвейерах штучных грузов, где груз перемещается прямо по поверхности цепи: линии розлива и укупорки, транспортёры бутылок, банок, ПЭТ-тары, коробов и ящиков, пищевая промышленность и производство напитков, фармацевтика, косметика, упаковочные и фасовочные линии. Низкий коэффициент трения позволяет работать без смазки или с водной смазкой и снижает нагрузку на привод.

Расшифровка маркировки LF 882 TAB K-0450 Rexnord

• LF — материал цепи: Low Friction, низкофрикционный полимер (стандартный материал Rexnord, допуск FDA).
• 882 — серия пластинчатой цепи TableTop: шаг 38,1 мм, поворотное (side-flexing) исполнение.
• TAB — исполнение с табами (выступами) на нижней стороне пластины: они входят в зацепление со звёздочкой и удерживают цепь на направляющих в поворотах.
• K-0450 — код ширины цепи: 4,50 дюйма = 114,3 мм.
• Rexnord — производитель (бренд) Rexnord.

Как подобрать цепь, если маркировка неизвестна

Если обозначение на цепи не читается, снимите основные размеры и сверьте их с таблицей характеристик:

• шаг цепи — расстояние между центрами соседних шарниров (точнее замерить 10 шагов и разделить на 10);
• ширину цепи;
• толщину пластины;
• диаметр штифта (валика);
• наличие и размер табов на нижней стороне пластины.

Отдельно определите материал (обычный полимер, низкофрикционный, термостойкий, нержавеющая сталь), тип верхней поверхности (гладкая, с грипперами, рифлёная) и условия эксплуатации: нагрузку, скорость, температуру, влажность, наличие моющих средств и агрессивных сред, требуется ли допуск для пищевых продуктов, есть ли повороты на трассе и какого радиуса. Пришлите замеры и фото цепи — наши специалисты подберут аналог.

Преимущества

• низкий коэффициент трения — работа без смазки или с водной смазкой;
• поворотное исполнение — прямые участки и горизонтальные повороты одной цепью;
• плоская рабочая поверхность — устойчивое перемещение штучных грузов и тары;
• материал допущен к прямому контакту с пищевыми продуктами (FDA 21 CFR § 177);
• штифты из нержавеющей стали — стойкость к влаге и мойке;
• малый вес и низкий уровень шума по сравнению со стальными цепями;
• совместимость со звёздочками серии 882 (чугунные 882 и термопластиковые разъёмные NS882).

Основные характеристики

• Обозначение: LF 882 TAB K-0450 Rexnord.
• Тип цепи: пластинчатая конвейерная (TableTop), поворотная (side-flexing).
• Серия: 882 TAB.
• Шаг цепи: 38,1 мм (1,50").
• Ширина цепи: 114,3 мм (4,50" / 4 1/2).
• Толщина пластины: 4,8 мм (0,19").
• Диаметр штифта (валика): 8,6 мм (0,34").
• Ширина по табам: 75,9 мм (2,99").
• От низа пластины до верха таба: 17,5 мм (0,69").
• От низа пластины до низа таба: 22,9 мм (0,90").
• Высота над осевой линией: 9,5 мм (0,38").
• Зазор для направляющей на прямом участке: 60,5 мм (2,38").
• Зазор для направляющей в повороте: 57,9 мм (2,28").
• Минимальный радиус поворота (боковой изгиб): 609,6 мм (24,00").
• Минимальный радиус обратного изгиба: 38,1 мм (1,50").
• Материал цепи: LF — низкофрикционный полимер.
• Материал штифта: нержавеющая сталь.
• Разрушающая нагрузка: 2 780 Н (625 фунтов).
• Рабочая температура: от −40 до +82 °C в сухой среде, до +66 °C во влажной среде.
• Допуск для контакта с пищевыми продуктами: есть (FDA 21 CFR § 177).
• Масса 1 метра: 1,98 кг (1,33 фунта/фут).
• Длина отрезка в упаковке: 3,048 метра (10 футов), 80 шагов.
• Масса отрезка: 6,035 кг.
• Производитель: Rexnord (Германия).

Комплект поставки и условия заказа

Цепь поставляется заводским отрезком 3,048 метра (10 футов) — 80 шагов. Цена указана за 1 погонный метр. Минимальный заказ — один отрезок 3,048 м, далее кратно 3,048 м. Сращивание отрезков в бесконечный контур выполняется штатным соединительным штифтом.

Позицию можно заказать, даже если её нет на складе.
