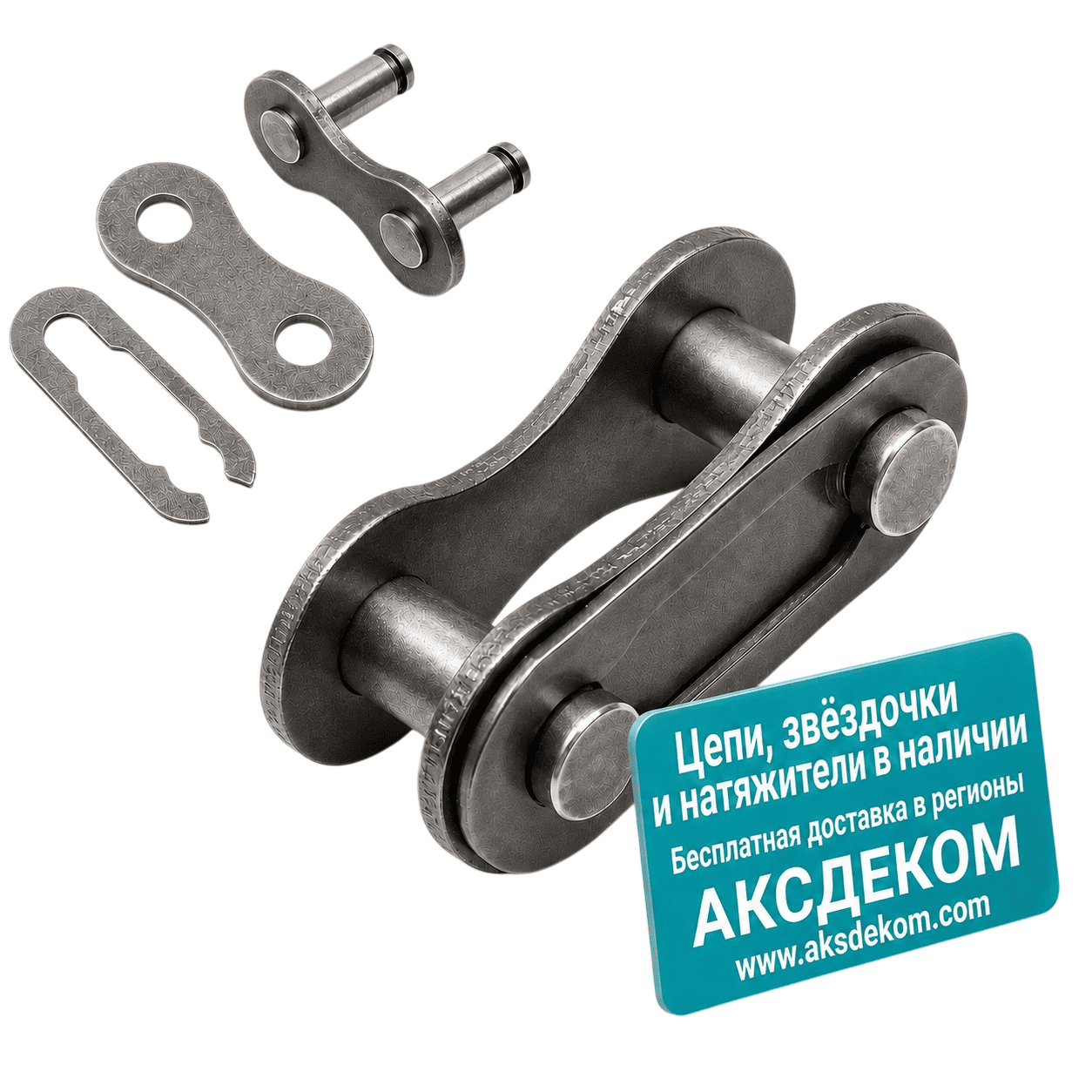

Звено соединительное двухшаговой цепи PHC 2050-C/L SKF

Звено соединительное двухшаговой цепи PHC 2050-C/L SKF — звено для приводной цепи PHC 2050 с двойным шагом по ASME/ANSI B29.3, типоразмер 2050, количество рядов — 1, шаг 31,75 мм. Замыкает цепь в контур и позволяет быстро разъединить её при монтаже и обслуживании. Аналоги по стандартам: 2050, 210A.

Применяются на тихоходных приводах и протяжённых конвейерах с умеренной нагрузкой: погрузочно-разгрузочное оборудование, транспортёры большой длины, сельхозмашины.

Расшифровка маркировки PHC 2050-C/L SKF

• PHC — префикс серии приводных цепей SKF.
• 2050 — типоразмер цепи.
• C/L — соединительное звено (connecting link).
• SKF — производитель (бренд) SKF.

Как подобрать цепь, если маркировка неизвестна

Если обозначение на цепи не читается, снимите четыре основных размера и сверьте их с таблицей характеристик:

• шаг цепи — расстояние между центрами соседних роликов (точнее замерить длину 10 шагов и разделить на 10);
• диаметр ролика;
• расстояние между внутренними пластинами — ширина внутреннего звена «в свету»;
• толщину пластины.

Дополнительно посчитайте количество рядов, а для многорядной цепи измерьте поперечный шаг — расстояние между осями рядов. Отдельно определите материал (обычная или нержавеющая сталь), наличие покрытия и условия эксплуатации: величину и ударность нагрузки, скорость, температуру, запылённость, влажность, наличие агрессивной среды, возможность смазки.

Сверьте полученные значения с каталогом производителя или пришлите замеры и фото цепи — наши специалисты подберут аналог.

Преимущества

• закалённые пластины и штифты — прочность на уровне цельного звена цепи;
• быстрый монтаж и демонтаж цепи без расклёпывания;
• точная геометрия — шаг цепи после сборки не нарушается;
• полная взаимозаменяемость со звеньями цепи соответствующего типоразмера;
• полное соответствие размерам стандарта — совместимость с цепями других производителей.

Основные характеристики

• Вид цепи: 2050.
• Часть цепи: звено соединительное.
• Аналоги по стандартам: 2050, 210A.
• Количество рядов: 1.
• Шаг цепи: 31,75 мм.
• Диаметр ролика: 10,16 мм.
• Расстояние между внутренними пластинами: 9,4 мм.
• Диаметр валика (штифта): 5,08 мм.
• Длина валика (штифта): 20,7 мм.
• Высота внутренней пластины: 15 мм.
• Толщина пластины: 2,03 мм.
• Материал: сталь.
• Уровень нагрузок: стандартные.
• Форма пластины: восьмёркой.
• Вид покрытия: без покрытия.
• Минимальная разрушающая нагрузка: 22,2 кН.
• Средняя разрушающая нагрузка: 28,1 кН.
• Производитель: SKF (Швеция).

Комплект поставки

Данная позиция — 1 звено. Цена указана за 1 штуку.
