Ступица BF12 KRB под соединение болтами

Ступица BF12 KRB под соединение болтами — ступица (адаптер, переходной фланец) под втулку тапербуш 1210. Она устанавливается на вал через втулку и передаёт крутящий момент от вала к присоединяемому оборудованию.

Исполнение — приворачиваемая (прикручиваемая) ступица под болтовое соединение: во фланце выполнено 6 крепёжных отверстий Ø6,6 мм по окружности Ø100 мм, к которым оборудование притягивается болтами или винтами. Соединение разборное — деталь можно снять и переставить без сварки и без повреждения узла.

Ступицы применяются в приводах конвейеров и ленточных транспортёров, мешалок и смесителей, дробилок и грохотов, шнеков, элеваторов, барабанов, вентиляторов и насосов, в станочном, упаковочном, пищевом, деревообрабатывающем, сельскохозяйственном и горнодобывающем оборудовании — везде, где на вал нужно быстро и точно установить шкив, звёздочку, крыльчатку, диск, барабан, фланец или узел собственного изготовления.

Конструкция и размеры BF12

Материал ступицы — чугун. Посадочное место — под втулку тапербуш 1210.

Ступицы типа BF — компактное фланцевое исполнение: минимальный вылет и небольшой наружный диаметр при полном использовании возможностей втулки тапербуш.

• наружный диаметр фланца — 120 мм;
• диаметр окружности крепёжных отверстий — 100 мм;
• крепёжные отверстия — 6 × Ø6,6 мм;
• диаметр ступичной части — 80 мм;
• диаметр цилиндрического выступа — 74 мм;
• толщина фланца — 6,5 мм;
• длина (высота) ступицы — 25 мм.

Посадочное отверстие на вал и втулка тапербуш

Важно: посадочное отверстие на вал находится не в самой ступице, а во втулке тапербуш. Ступица поставляется только с отверстием под втулку, поэтому втулка тапербуш 1210 приобретается дополнительно под конкретный диаметр вала.

Для втулки 1210 доступны отверстия под вал диаметром от 11 мм до 32 мм (метрические и дюймовые, со шпоночным пазом по стандарту). Такая схема удобна тем, что одна и та же ступица подходит для целого диапазона валов: достаточно заменить втулку. Втулка затягивается винтами, при затяжке обжимает вал и обеспечивает точное центрирование и посадку без люфта, а демонтаж выполняется теми же винтами, переставленными в съёмное отверстие.

Расшифровка маркировки BF12 KRB

Обозначение состоит из буквенного кода конструктивного исполнения и числового индекса типоразмера, который связан с номером втулки тапербуш.

• BF — фланцевая ступица под соединение болтами (приворачиваемая, прикручиваемая).
• 12 — типоразмер ступицы; ему соответствует втулка тапербуш 1210.
• KRB — производитель (бренд) KRB, Россия.

Чем отличается от привариваемой ступицы

Ступица BF12 крепится болтами, поэтому соединение остаётся разборным и не требует сварочных работ и нагрева узла. Привариваемые ступицы дают более компактный неразборный монтаж — их применяют, когда болтовое крепление невозможно.

Как подобрать ступицу, если маркировка неизвестна

1. Убедитесь, что оборудование крепится болтами через фланец — именно для этого предназначена ступица BF12.
2. Измерьте диаметр вала — по нему подбирается втулка тапербуш, а номер втулки задаёт типоразмер ступицы.
3. Снимите установленную втулку и посмотрите её номер (1210, 1610, 2012, 2517, 3020 и т. д.) — он выбит на торце фланца втулки и однозначно определяет типоразмер ступицы.
4. Если втулки нет, замерьте посадочные размеры ступицы: наружный диаметр фланца, диаметр окружности крепёжных отверстий, их количество и диаметр, толщину фланца и длину (высоту) ступицы — и сравните с таблицей типоразмеров.
5. Проверьте передаваемый крутящий момент: он ограничен втулкой тапербуш и диаметром вала, а не самой ступицей.

Если сомневаетесь в подборе — пришлите нам эскиз, фотографию или размеры узла, мы бесплатно подберём ступицу и втулку тапербуш.

Основные характеристики

• Обозначение: BF12 KRB.
• Способ монтажа оборудования: болтовое соединение (приворачиваемая, прикручиваемая).
• Способ посадки на вал: под втулку тапербуш 1210.
• Номер втулки тапербуш: 1210.
• Диаметр вала: от 11 до 32 мм (определяется втулкой).
• Наружный диаметр фланца: 120 мм.
• Диаметр окружности крепёжных отверстий: 100 мм.
• Крепёжные отверстия: 6 × Ø6,6 мм.
• Диаметр ступичной части: 80 мм.
• Диаметр цилиндрического выступа: 74 мм.
• Толщина фланца: 6,5 мм.
• Длина (высота) ступицы: 25 мм.
• Масса: 0,82 кг.
• Материал: чугун.
• Производитель: KRB, Россия.

Комплект поставки

Данная позиция — одна ступица BF12 KRB под соединение болтами. Втулка тапербуш в комплект не входит и приобретается отдельно под нужный диаметр вала.

Контакты

Аксдеком
Телефон: +7 (495) 414-15-88
E-mail: info@aksdekom.com
Сайт: www.aksdekom.com

Бесплатная доставка во все регионы России. На складе более 1 050 000 изделий промышленного назначения. Цены ниже среднерыночных, возможна рассрочка платежа. Бесплатно подберём ступицу и втулку тапербуш по диаметру вала и присоединительным размерам. Возможна поставка ступиц различных типоразмеров.

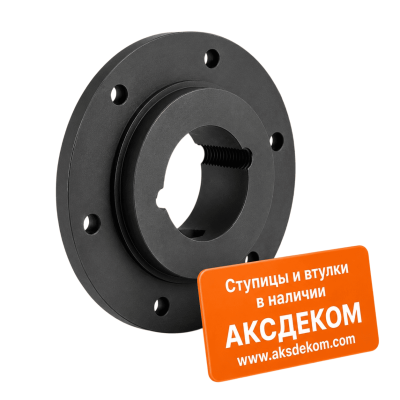

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
