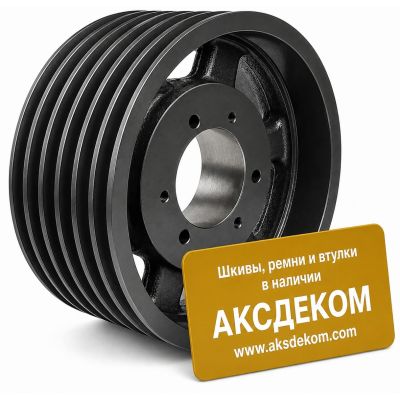

Шкив клиновой 6-5V1400-F KRB под втулку QD

Шкив клиновой 6-5V1400-F KRB под втулку QD

Клиновые шкивы под втулку QD (Quick Detachable) — элементы ременных передач, предназначенные для передачи крутящего момента между вращающимися валами с помощью клиновых ремней. Данный шкив рассчитан на клиновые и многоручьевые ремни американского стандарта с профилями 5V и 5VX и широко применяется в промышленном оборудовании, обеспечивая надёжную и эффективную передачу мощности.

Клиновая ременная передача представляет собой систему из шкивов и клиновых ремней, которая передаёт вращение от двигателя к рабочему механизму. Благодаря клиновой форме ремня и канавок шкива обеспечивается надёжное сцепление и эффективная передача мощности даже при высоких нагрузках. Профили 5V/5VX относятся к американскому (дюймовому) стандарту узких клиновых ремней и применяются в приводах со средними и высокими нагрузками.

Шкивы под втулку QD (Quick Detachable) устанавливаются на вал с помощью конической разрезной втулки с фланцем. Втулка имеет сквозные отверстия под крепёжные винты: при затяжке винтов коническая втулка стягивается в посадочном месте и прочно фиксирует шкив на валу, обеспечивая точную центровку и надёжное соединение. В отличие от втулок Taper Bush, втулка QD имеет фланец и может устанавливаться с любой стороны ступицы, что упрощает монтаж и демонтаж приводных элементов, в том числе в стеснённых условиях.

Особенность данного шкива: он выполнен под коническую втулку QD типа F. Диапазон посадочных отверстий втулки QD F — от 25,4 до 101,6 мм, что позволяет подобрать втулку под конкретный диаметр вала. Втулка QD приобретается отдельно.

Для чего используются клиновые шкивы:

• Передача крутящего момента между валами
• Изменение скорости вращения механизмов
• Передача мощности от электродвигателя к оборудованию
• Создание надёжных и долговечных ременных приводов

Где применяются:

• промышленное оборудование
• конвейерные системы
• вентиляционные установки
• насосное и компрессорное оборудование
• дробильное и горнодобывающее оборудование
• станки и автоматические линии

Какая информация содержится в маркировке шкива:

Пример маркировки данного шкива: 6-5V1400-F

• 6 — количество ручьёв (канавок)
• 5V — профиль клинового ремня (американский стандарт узких клиновых ремней; также применяется профиль 5VX)
• 1400 — наружный диаметр в сотых долях дюйма: 14,00 дюйма (355,6 мм)
• F — типоразмер конической втулки QD

Профиль ремня (3V, 5V, 8V — американский стандарт; SPZ, SPA, SPB, SPC — европейский) определяет размеры канавок шкива и тип применяемых клиновых ремней.

Как подобрать шкив, если маркировка неизвестна:

• определить профиль ремня (по ширине верхнего основания)
• подсчитать количество ручьёв на шкиве
• измерить наружный диаметр шкива
• определить тип посадки (под втулку QD)
• подобрать втулку QD по диаметру вала

После определения этих параметров можно подобрать аналогичный шкив из каталога.

В наличии клиновые шкивы под втулки QD и Taper Bush различных профилей и типоразмеров.
Склад приводных компонентов — более 1 050 000 единиц продукции.

Бесплатная доставка во все регионы России.
По вопросам подбора и заказов — +7 (495) 414-15-88, info@aksdekom.com

Изображения носят информационный характер и могут отличаться от фактического внешнего вида продукции.
