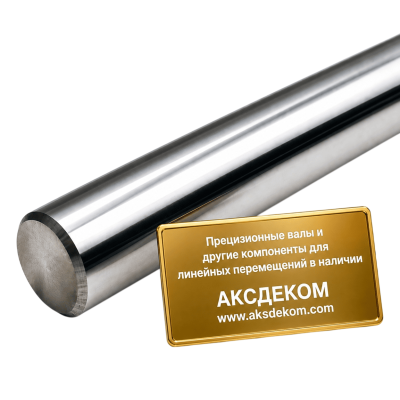

Вал прецизионный W30 L-370мм Iskra

Вал прецизионный W30 L-370мм Iskra — цилиндрическая шлифованная направляющая диаметром 30 мм и длиной 370 мм. Вал работает как ось скольжения в узлах линейного перемещения: вдоль него движется линейный шарикоподшипник или втулка скольжения, а сам вал закрепляется в опорах по концам или опирается по всей длине.

Исполнение — сплошной вал без гальванического покрытия: рабочая поверхность представляет собой шлифованную и полированную сталь. Вал гладкий по всей длине, без шпоночного паза, ступеней и резьбы, торцы без дополнительной обработки.

Прецизионные валы применяются в станках с ЧПУ, 3D-принтерах, плоттерах, гравировальных и сверлильных станках, в подающих и прижимных узлах упаковочного, фасовочного и этикетировочного оборудования, в конвейерах и транспортёрах, промышленных роботах и манипуляторах, колонках штампов и пресс-форм, в лабораторном, медицинском и торговом оборудовании — везде, где узлу нужно точное прямолинейное перемещение с минимальным трением и без люфта.

Материал и термообработка W30

Вал изготовлен из подшипниковой стали GCr15 — зарубежного аналога ШХ15, той же марки, из которой делают кольца и тела качения подшипников. Поверхность прошла индукционную закалку до твёрдости 58–60 HRC при минимальной глубине закалённого слоя SHD 0,9 мм.

Такая схема термообработки даёт два свойства одновременно: твёрдый поверхностный слой воспринимает контактные напряжения от шариков подшипника и не даёт им продавить дорожку, а вязкая незакалённая сердцевина держит изгибающую нагрузку и не позволяет валу расколоться при ударе.

Точность и качество поверхности

• прямолинейность — 0,2 мм на 1000 мм длины; на длине 370 мм это отклонение от прямой не более 0,074 мм;
• шероховатость рабочей поверхности — Ra 0,25 мкм;
• круглость и прямолинейность нормированы чертежом производителя.

Шероховатость Ra 0,25 мкм — это полированная поверхность зеркального класса. По ней шарики линейного подшипника катятся без задиров, а смазка удерживается в микрорельефе и не выдавливается из зоны контакта под нагрузкой.

Расшифровка маркировки W30 Iskra

Обозначение состоит из буквенного кода типа вала и числового индекса диаметра.

• W — тип вала: сплошной прецизионный вал без покрытия.
• 30 — диаметр вала d в миллиметрах.
• 370 — длина вала L в миллиметрах.
• Iskra — производитель (бренд) Iskra, Россия.

С чем работает вал Ø30 мм

• линейные шарикоподшипники LM30UU, LM30LUU, LME30UU, KH-3050;
• линейные подшипниковые узлы в корпусе SC30UU, SCS30UU;
• втулки скольжения с внутренним диаметром 30 мм;
• опоры вала SK30 и SHF30 для крепления на плиту или профиль.

Чем отличается от хромированного вала

Вал W30 поставляется без гальванического покрытия. Хромированный вал имеет более твёрдую рабочую поверхность, меньший коэффициент трения в паре с подшипником и защищён от коррозии. Вал без покрытия дешевле и подходит для сухих отапливаемых помещений; для влажных цехов, оборудования с регулярной мойкой и агрессивной атмосферы выбирайте хромированное или нержавеющее исполнение.

Как подобрать вал

1. Определите диаметр по внутреннему диаметру линейного подшипника или втулки скольжения, которые уже стоят в узле. Вал и подшипник одного диаметра — это пара: вал Ø12 работает с LM12UU, вал Ø30 — с LM30UU.
2. Рассчитайте длину: рабочий ход плюс длина кареток плюс посадочные места в опорах с каждой стороны.
3. Проверьте прогиб: чем больше расстояние между опорами, тем больше нужен диаметр вала. При длинном пролёте и большой нагрузке применяют вал на опорной планке, который опирается по всей длине.
4. Выберите покрытие по среде: сухое отапливаемое помещение — вал без покрытия; влажность, мойка оборудования, агрессивная атмосфера — хромированный или нержавеющий вал.

Если сомневаетесь в подборе — пришлите нам эскиз, фотографию или размеры узла, мы бесплатно подберём вал, линейные подшипники и опоры.

Основные характеристики

• Обозначение: W30 Iskra.
• Тип изделия: прецизионный вал, сплошной.
• Диаметр вала d: 30 мм.
• Длина L: 370 мм.
• Материал: подшипниковая сталь GCr15 (аналог ШХ15).
• Покрытие: без покрытия, шлифованная сталь.
• Твёрдость поверхности: 58–60 HRC.
• Глубина индукционной закалки SHD: не менее 0,9 мм.
• Прямолинейность: 0,2 мм на 1000 мм.
• Шероховатость: Ra 0,25 мкм.
• Погонная масса: 5,55 кг/м.
• Масса: 2,05 кг.
• Производитель: Iskra, Россия.

Комплект поставки

Данная позиция — один вал прецизионный W30 длиной 370 мм. Единица измерения — штука, цена указана за штуку. Линейные подшипники, втулки и опоры вала в комплект не входят и приобретаются отдельно.
