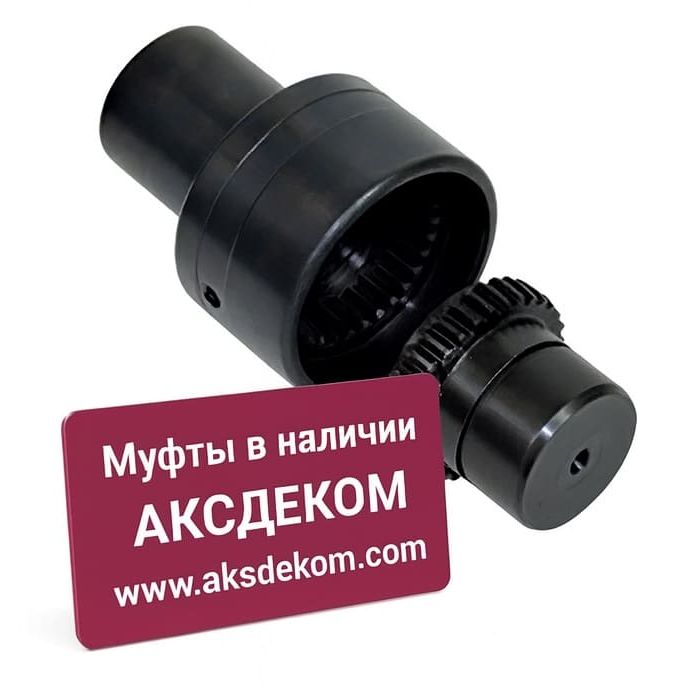

Муфта зубчатая GFAS-80 LN Giflex Chiaravalli

Муфта зубчатая GFAS-80 LN Giflex Chiaravalli

Муфта зубчатая GFAS (с удлинённой гильзой-ступицей и стандартной ступицей) — это стальная зубчатая муфта комбинированного типа, предназначенная для передачи крутящего момента и компенсации осевых, радиальных и угловых смещений между валами.
Муфты серии GFAS отличаются компактной и прочной конструкцией, высокой точностью зацепления и долговечностью. В данной конфигурации одна сторона муфты выполнена в виде удлинённой гильзы-ступицы, а другая — в виде стандартной ступицы.

Конструкция и особенности

Муфта GFAS состоит из двух частей:
— Удлинённой гильзы-ступицы, совмещающей функции внутренней зубчатой гильзы и посадочной части для установки на вал;
— Стандартной ступицы с наружными зубьями, входящими в зацепление с внутренними зубьями гильзы-ступицы.
Такое конструктивное решение обеспечивает компактность, повышенную жёсткость соединения и точную передачу крутящего момента даже при смещениях валов.
Обе детали выполнены из прочной стали, обеспечивающей надёжность, термостойкость и устойчивость к износу.

Сборка и комплектность

Для сборки муфты используется ремкомплект (набор для сборки), включающий уплотнительные кольца, фиксирующие кольца и резьбовые дюбели для подачи смазки.
Ремкомплект обеспечивает герметичность соединения, защиту зацепления от загрязнений и удержание смазочного материала внутри муфты.

Преимущества муфт GFAS с удлинённой гильзой-ступицей

• Повышенная жёсткость и устойчивость соединения за счёт удлинённой посадочной зоны гильзы-ступицы;
• Точная передача крутящего момента при компенсации смещений валов;
• Компактная и прочная конструкция — гильза совмещена с одной из ступиц;
• Долговечность и надёжность при эксплуатации под нагрузкой;
• Упрощённая сборка и обслуживание благодаря меньшему числу компонентов.

Подбор муфты GFAS, если отсутствует маркировка

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

• Диаметр муфты — определяется по внешнему размеру ступицы или гильзы-ступицы;
• Длина муфты — измеряется общая длина изделия в сборе;
• Крутящий момент — рассчитывается по характеристикам оборудования и мощности привода;
• Посадочные диаметры — выбираются по размерам соединяемых валов.

Совместимость компонентов муфты GFAS

При сборке муфты необходимо, чтобы все элементы — удлинённая гильза-ступица, стандартная ступица и ремкомплект — были одного производителя, одного вида и одного типоразмера.
Несоблюдение этого условия может привести к тому, что гильза-ступица не сопряжётся со ступицей, что вызовет повышенные вибрации, перекос и ускоренный износ соединения.
