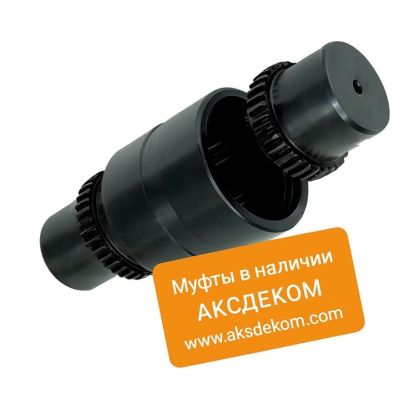

Муфта зубчатая GFA-63 NN Giflex Chiaravalli

Муфта зубчатая GFA-63 NN Giflex Chiaravalli

Муфта зубчатая GFA — надёжное соединительное устройство, предназначенное для передачи крутящего момента между двумя валами и компенсации их осевых, радиальных и угловых смещений.
Муфты серии GFA оснащаются стальной гильзой и применяются в промышленном оборудовании, где требуются высокая прочность, долговечность и устойчивость к динамическим нагрузкам.

Конструкция и принцип работы

Муфта зубчатая GFA состоит из двух стандартных ступиц с наружными зубьями, стальной гильзы с внутренним зубчатым зацеплением и ремкомплекта (набора для сборки) с элементами фиксации и уплотнения.
Зубья ступиц входят в зацепление с внутренними зубьями гильзы, обеспечивая надёжную передачу крутящего момента и компенсацию смещений валов.
Стальная гильза обеспечивает прочность и стойкость к износу, а ремкомплект гарантирует герметичность и стабильную фиксацию всех компонентов.

Преимущества муфт серии GFA

• Высокая прочность и надёжность при передаче больших крутящих моментов;
• Компенсация несоосностей валов и снижение вибраций;
• Стальная гильза — повышенная термостойкость и износоустойчивость;
• Долговечность и возможность обслуживания благодаря сменным элементам;
• Простота монтажа и совместимость с оборудованием разных типов.

Подбор зубчатой муфты GFA, если отсутствует маркировка

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

• Диаметр муфты — определяется по внешнему размеру ступиц или гильзы;
• Длина муфты — измеряется общая длина изделия в сборе;
• Крутящий момент — рассчитывается по характеристикам оборудования и мощности привода;
• Посадочные диаметры — выбираются по размерам соединяемых валов.

Совместимость компонентов муфты GFA

При сборке зубчатой муфты GFA необходимо, чтобы все элементы — обе ступицы, стальная гильза и ремкомплект — были одного производителя, одного вида и одного типоразмера.
Несоблюдение этого условия может привести к тому, что гильза не сопряжётся со ступицами, что вызовет нарушение центровки, повышенную вибрацию и ускоренный износ соединения.
