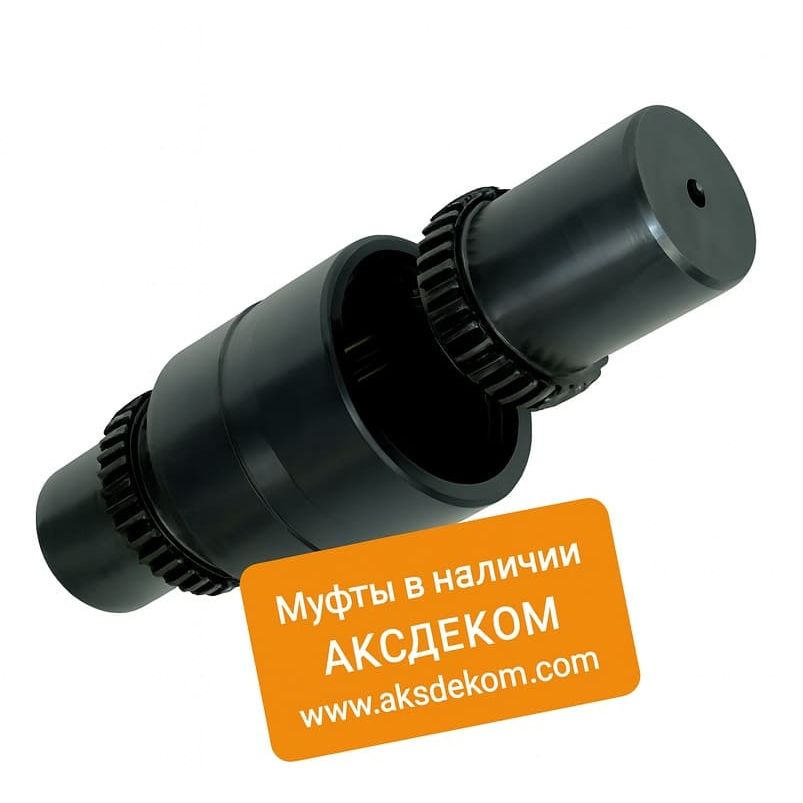

Муфта зубчатая GFA-56 NL Giflex Chiaravalli

Муфта зубчатая GFA-56 NL Giflex Chiaravalli

Муфта зубчатая GFA (со стандартной и удлинённой ступицами) — промышленная соединительная муфта, предназначенная для передачи крутящего момента между валами и компенсации осевых, радиальных и угловых смещений.
Муфты серии GFA оснащены стальной гильзой, что обеспечивает их прочность, долговечность и устойчивость к динамическим нагрузкам. Конфигурация с одной удлинённой ступицей применяется при необходимости увеличить посадочную длину на одной из сторон привода или облегчить монтаж в ограниченном пространстве.

Конструкция и принцип работы

Муфта состоит из одной стандартной и одной удлинённой ступицы с наружными зубьями, стальной гильзы с внутренним зубчатым зацеплением, а также ремкомплекта (набора для сборки) с элементами уплотнения и фиксации.
Зубья ступиц входят в зацепление с гильзой, обеспечивая плавную передачу крутящего момента и компенсацию несоосностей.
Удлинённая ступица повышает жёсткость соединения и позволяет использовать муфту при особых требованиях к компоновке оборудования.

Преимущества зубчатых муфт GFA с удлинённой ступицей

• Высокая надёжность и долговечность при передаче больших крутящих моментов;
• Компенсация несоосностей валов без потери точности центровки;
• Прочная стальная гильза, устойчивая к износу и термическим воздействиям;
• Удобство монтажа при нестандартном расположении агрегатов;
• Совместимость с промышленными приводами и редукторами разных типов.

Подбор зубчатой муфты GFA, если отсутствует маркировка

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

• Диаметр муфты — определяется по внешнему размеру ступиц или гильзы;
• Длина муфты — измеряется общая длина изделия в сборе;
• Крутящий момент — рассчитывается по характеристикам оборудования и мощности привода;
• Посадочные диаметры — выбираются по размерам соединяемых валов.

Совместимость компонентов муфты GFA

При сборке зубчатой муфты GFA важно, чтобы все элементы — стандартная и удлинённая ступицы, стальная гильза и ремкомплект — были одного производителя, одного вида и одного типоразмера.
Несоблюдение этого условия может привести к тому, что гильза не сопряжётся со ступицами, что вызовет нарушение центровки, повышенную вибрацию и ускоренный износ соединения.
