Муфта зубчатая GF-48 LL Giflex Chiaravalli

Муфта зубчатая GF-48 LL Giflex Chiaravalli

Муфта зубчатая GF (с двумя удлинёнными ступицами) — усиленная модификация стандартной зубчатой муфты, предназначенная для передачи значительных крутящих моментов и компенсации осевых, радиальных и угловых смещений между валами.
Обе удлинённые ступицы обеспечивают увеличенную зону контакта с валами, повышают жёсткость соединения и улучшают устойчивость муфты при динамических нагрузках.

Конструкция и принцип работы

Муфта состоит из двух удлинённых ступиц с наружными зубьями и гильзы с внутренним зубчатым зацеплением.
Зубья ступиц входят в зацепление с гильзой, обеспечивая плавную и надёжную передачу крутящего момента при компенсации несоосностей валов.
Увеличенная длина ступиц способствует равномерному распределению нагрузки, снижает износ элементов и обеспечивает стабильность работы даже при высоких скоростях вращения.

Преимущества зубчатых муфт GF с удлинёнными ступицами

• Повышенная прочность и устойчивость соединения при передаче больших нагрузок;
• Компенсация несоосностей валов без потери точности центровки;
• Долговечность за счёт увеличенной длины контактной зоны и прочной конструкции;
• Устойчивость к вибрациям, перегрузкам и динамическим воздействиям;
• Подходит для оборудования с повышенными требованиями к надёжности соединений.

Подбор зубчатой муфты GF, если отсутствует маркировка

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

• Диаметр муфты — определяется по внешнему размеру ступиц или гильзы;
• Длина муфты — измеряется общая длина изделия в сборе;
• Крутящий момент — рассчитывается по характеристикам оборудования и мощности привода;
• Посадочные диаметры — выбираются по размерам соединяемых валов.

Совместимость компонентов муфты GF

При сборке зубчатой муфты GF необходимо, чтобы все элементы — обе удлинённые ступицы и гильза — были одного производителя, одного вида и одного типоразмера.
В противном случае гильза может не сопрягаться со ступицами, что приведёт к нарушению центровки, повышенной вибрации и ускоренному износу муфты.

Бесплатная доставка во все регионы.
По вопросам и заказам обращайтесь:
info@aksdekom.com

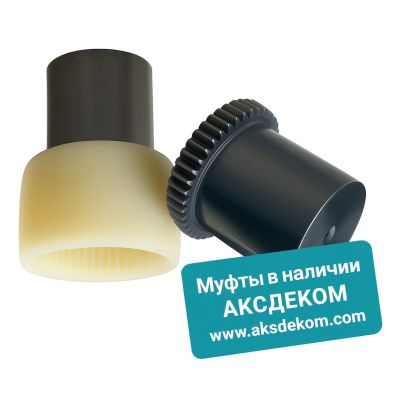

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
