Муфта зубчатая GF-14 NN Giflex Chiaravalli

Муфта зубчатая GF-14 NN Giflex Chiaravalli

Муфта зубчатая GF — надёжное соединительное устройство, предназначенное для передачи крутящего момента между двумя валами и компенсации их осевых, радиальных и угловых смещений.
Муфты серии GF применяются в приводах насосов, компрессоров, редукторов, вентиляторов и другого промышленного оборудования, обеспечивая плавную работу механизмов и защиту агрегатов от перегрузок.

Конструкция и принцип работы

Муфта зубчатая GF состоит из двух стандартных ступиц с наружными зубьями и гильзы с внутренним зубчатым зацеплением.
При вращении валы, соединённые через ступицы, передают крутящий момент через гильзу благодаря точному зацеплению зубьев.
Такое решение обеспечивает стабильную передачу мощности, снижение вибраций и компенсацию несоосностей валов.

Преимущества зубчатых муфт GF

• Высокая надёжность передачи крутящего момента;
• Компенсация осевых, радиальных и угловых смещений;
• Долговечность за счёт точной обработки зубьев и прочных материалов;
• Устойчивость к вибрациям и ударным нагрузкам;
• Простота монтажа и обслуживания при сохранении точности соединения.

Подбор зубчатой муфты GF, если отсутствует маркировка

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

• Диаметр муфты — определяется по внешнему размеру ступиц или гильзы;
• Длина муфты — измеряется общая длина изделия в сборе;
• Крутящий момент — рассчитывается по характеристикам оборудования и мощности привода;
• Посадочные диаметры — выбираются по размерам соединяемых валов.

Совместимость компонентов муфты GF

При сборке зубчатой муфты GF важно, чтобы все элементы — обе ступицы и гильза — были одного производителя, одного вида и одного типоразмера.
Несовместимость компонентов может привести к тому, что гильза не сопряжётся со ступицами, что вызовет нарушение центровки, повышенную вибрацию и преждевременный износ муфты.

Бесплатная доставка во все регионы.
По вопросам и заказам обращайтесь:
info@aksdekom.com

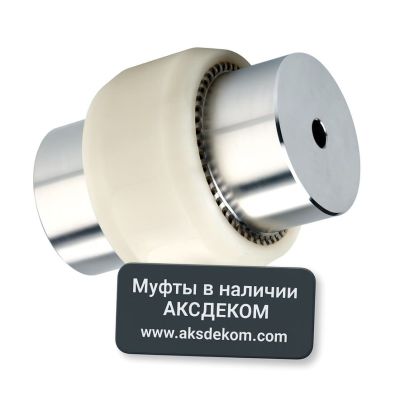

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
