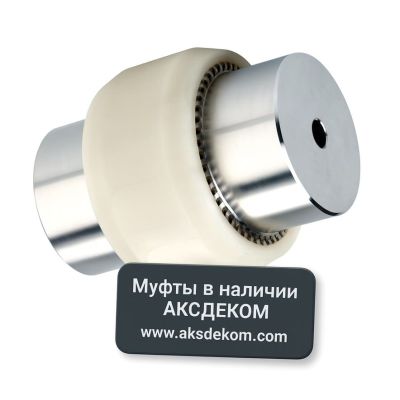

Муфта зубчатая FBX-38 NN Giflex (Bowex 38) Chiaravalli

Муфта зубчатая FBX-38 NN Giflex (Bowex 38) Chiaravalli

Муфта зубчатая FBX — это высокоточный соединительный элемент, предназначенный для передачи крутящего момента между двумя валами и компенсации их осевых, радиальных и угловых смещений.
Муфты данного типа обеспечивают плавную работу механизма, снижают вибрации и увеличивают срок службы оборудования, особенно в условиях переменных нагрузок и высоких оборотов.

Конструкция и принцип работы

Зубчатая муфта FBX состоит из двух ступиц с наружными зубьями и гильзы с внутренним зубчатым зацеплением.
При вращении валы, соединённые через ступицы, передают крутящий момент через гильзу за счёт зацепления зубьев.
Такое решение обеспечивает надёжность соединения, высокую точность центровки и возможность компенсации небольших смещений валов в процессе эксплуатации.

Преимущества зубчатых муфт FBX

• Высокая передаваемая мощность при компактных размерах;
• Компенсация несоосностей валов и амортизация динамических нагрузок;
• Долговечность за счёт прочной конструкции и термообработанных элементов;
• Устойчивость к вибрациям, перегрузкам и износу;
• Возможность многократной разборки и обслуживания без потери характеристик.

Подбор зубчатой муфты FBX, если отсутствует маркировка

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

• Диаметр муфты — определяется по внешнему размеру ступиц или гильзы;
• Длина муфты — измеряется общая длина изделия в сборе;
• Крутящий момент — рассчитывается по мощности и характеристикам оборудования;
• Посадочные диаметры — выбираются по размерам соединяемых валов.

Совместимость компонентов муфты FBX

При подборе зубчатой муфты FBX важно, чтобы все компоненты — обе ступицы и гильза — были одного производителя, одного вида и одного типоразмера.
Несовместимость деталей может привести к тому, что гильза не сопряжётся со ступицами, что вызовет нарушение центровки, повышенную вибрацию и преждевременный износ соединения.

Бесплатная доставка во все регионы.
По вопросам и заказам обращайтесь:
+7 (495) 414-15-88
info@aksdekom.com

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
