Муфта зубчатая FBX-19 LL Giflex (Bowex 19) Chiaravalli

RnD-TD-00501904
Бесплатная доставка
Компонент муфтыМуфта в сборе Тип муфтыFBX Наружный диаметр муфты в сборе (мм)48 Длина муфты в сборе (мм)84 Длина гильзы (мм)37 Длина ступицы (мм)40/40 Диаметр ступичной части (мм)32 Крутящий момент номинальный (Нм)16 Крутящий момент максимальный (Нм)32 Скорость максимальная (Об/мин)12000 Способ посадки на валПод расточку Отверстие минимальное (мм)8 Отверстие максимальное (мм)19 Материал ступицСталь Вес (кг)0,29 БрендChiaravalli КодRnD-TD-00501904
Свяжитесь с нами насчёт цены
Нет в наличии

В наличии товары на 39 складах в России.
Если выбранный Вами товар имеется в недостаточном количестве, Вы можете заказать недостающее количество с других складов и мы бесплатно доставим весь объём в Ваш город.

Муфта зубчатая FBX-19 LL Giflex (Bowex 19) Chiaravalli

Муфта зубчатая FBX (с двумя удлинёнными ступицами) — надёжное соединительное устройство, предназначенное для передачи крутящего момента между валами и компенсации осевых, радиальных и угловых смещений.
Обе ступицы имеют увеличенную длину, что обеспечивает удобство монтажа, повышенную устойчивость к нагрузкам и возможность установки муфты на оборудование с нестандартным расположением валов.

Конструкция и принцип работы

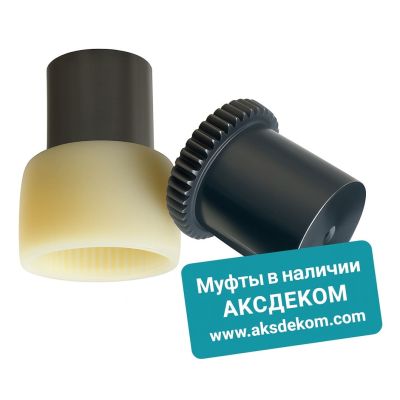

Муфта состоит из двух удлинённых ступиц с наружными зубьями и гильзы с внутренним зубчатым зацеплением.
Зубья ступиц входят в зацепление с зубьями гильзы, обеспечивая передачу крутящего момента при сохранении плавности хода и компенсации несоосностей.
Благодаря увеличенной длине ступиц улучшается распределение нагрузки и жёсткость соединения, что повышает надёжность работы в условиях повышенных вибраций и переменных нагрузок.

Преимущества зубчатой муфты FBX с удлинёнными ступицами

  • Увеличенная прочность и устойчивость к нагрузкам;
  • Надёжная передача крутящего момента при различных режимах работы;
  • Компенсация смещений валов и снижение вибрации;
  • Удобство монтажа и технического обслуживания;
  • Долговечность и стабильность характеристик при длительной эксплуатации.

Подбор зубчатой муфты FBX, если отсутствует маркировка

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

  • Диаметр муфты — определяется по внешнему размеру ступиц или гильзы;
  • Длина муфты — измеряется общая длина изделия в сборе;
  • Крутящий момент — рассчитывается по мощности и характеристикам оборудования;
  • Посадочные диаметры — выбираются по размерам соединяемых валов.

Совместимость компонентов муфты FBX

При подборе зубчатой муфты FBX важно, чтобы все элементы — обе удлинённые ступицы и гильза — были одного производителя, одного вида и одного типоразмера.
Несовместимость компонентов может привести к тому, что гильза не сопряжётся со ступицами, что вызовет нарушение центровки, повышенную вибрацию и преждевременный износ муфты.

Бесплатная доставка во все регионы.
По вопросам и заказам обращайтесь:
info@aksdekom.com

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.

Код
RnD-TD-00501904
Бренд
Chiaravalli
Страна бренда
Италия
Характеристики
Компонент муфты
Муфта в сборе
Тип муфты
FBX
Наружный диаметр муфты в сборе (мм)
48
Длина муфты в сборе (мм)
84
Длина гильзы (мм)
37
Длина ступицы (мм)
40/40
Диаметр ступичной части (мм)
32
Крутящий момент номинальный (Нм)
16
Крутящий момент максимальный (Нм)
32
Скорость максимальная (Об/мин)
12000
Способ посадки на вал
Под расточку
Отверстие минимальное (мм)
8
Отверстие максимальное (мм)
19
Материал ступиц
Сталь
Вес (кг)
0,29
Габариты
Вес (грамм)
290
