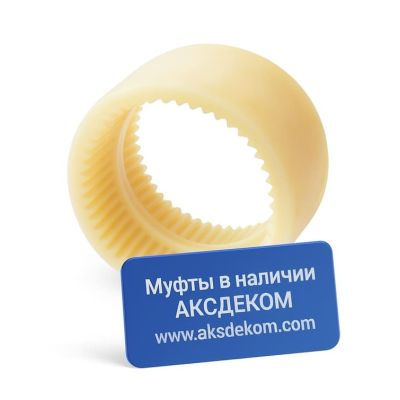

Гильза муфты FBX-14 Giflex (Bowex 14) Chiaravalli

Гильза муфты FBX-14 Giflex (Bowex 14) Chiaravalli

Гильза зубчатой муфты FBX является центральным элементом, обеспечивающим соединение двух ступиц и передачу крутящего момента между валами оборудования.
Она служит для компенсации радиальных, осевых и угловых смещений, возникающих в процессе работы, и обеспечивает плавность и надёжность вращения.

Назначение и особенности

Гильза зубчатой муфты FBX имеет внутренние зубья, которые входят в зацепление с наружными зубьями ступиц.
Благодаря этому обеспечивается надёжная передача крутящего момента и компенсация несоосностей между валами.
Конструкция гильзы рассчитана на длительную эксплуатацию в условиях вибраций, ударных нагрузок и повышенных оборотов.
Точная геометрия зубьев обеспечивает равномерное распределение нагрузки и минимальный износ сопрягаемых деталей.

Подбор зубчатой муфты FBX, если нет маркировки

Если маркировка на муфте отсутствует, подбор выполняется по следующим параметрам:

• Диаметр муфты — определяется по внешнему размеру ступицы или гильзы;
• Длина муфты — измеряется общая длина в сборе;
• Крутящий момент — рассчитывается по характеристикам оборудования и мощности привода;
• Посадочные диаметры — выбираются по размерам валов, которые соединяются муфтой.

Совместимость компонентов

При подборе зубчатой муфты FBX из отдельных элементов — ступиц и гильзы— необходимо, чтобы все компоненты были одного производителя, одного вида и одного типоразмера.
В противном случае гильза может не сопрягаться со ступицами, что приведёт к нарушению центровки, вибрациям и возможному разрушению муфты при эксплуатации.
