Универсальные шарниры PHE UJMA63 SKF с одним изгибом в наличии

Универсальный шарнир PHE UJMA63 SKF с одним изгибом — это универсальный шарнир, известный также как шарнир Гука (карданный шарнир, шарнир Кардана). Он передаёт крутящий момент между двумя валами, оси которых расположены под углом друг к другу, и допускает изменение этого угла во время работы.

В технической документации и в разговорной практике изгиб шарнира часто называют коленом. Данное исполнение — с одним изгибом, то есть шарнир имеет одну крестовину и соединяет два вала, сходящихся в одной точке.

Универсальные шарниры применяются в приводах станков, конвейеров, упаковочного, полиграфического, пищевого и сельскохозяйственного оборудования, в механизмах управления арматурой, в рулевых и регулировочных тягах, а также везде, где вращение нужно передать в труднодоступный узел или под углом.

Конструкция и применение

Шарнир изготовлен из стали и поставляется с отверстиями под расточку. Рабочий угол составляет до 25° при механическом приводе и до 35° при ручном, максимальная частота вращения — до 1800 об/мин. Чем больше рабочий угол, тем ниже допустимая частота вращения и передаваемый момент.

При работе одинарного шарнира под углом ведомый вал вращается неравномерно. Если требуется постоянная частота вращения или валы смещены параллельно, применяют исполнение с двумя изгибами.

Совместимость с KRB

Шарниры SKF серии PHE UJM и шарниры KRB серии NTD считаются сопоставимыми альтернативами по типоразмеру. Незначительные конструктивные отличия возможны, при точном подборе стоит сверить присоединительные размеры. Сопоставимое исполнение выпускает и Iskra: UJS63 вместо PHE UJMA63.

Другие названия

В каталогах и заявках этот узел встречается как шарнир Гука, карданный шарнир, универсальный шарнир, крестовина, а исполнение по числу изгибов — как одноколенный или двухколенный.

Расшифровка маркировки PHE UJMA63 SKF

PHE — обозначение серии продукции SKF «Муфты».
UJM — универсальный шарнир (Universal Joint).
A — исполнение с одним изгибом (одно колено).
63 — наружный диаметр шарнира, мм.
SKF — производитель (бренд) SKF, Швеция.

Основные характеристики

Обозначение: PHE UJMA63 SKF.
Исполнение: с одним изгибом (одно колено).
Наружный диаметр D: 63 мм.
Длина L: 166 мм.
Длина ступицы E: 46 мм.
Стандартный (минимальный) диаметр отверстия: 32 мм.
Максимальный диаметр отверстия без шпоночного паза: 45 мм.
Максимальный диаметр отверстия со шпоночным пазом: 35 мм.
Номинальный крутящий момент: 560 Нм.
Максимальный (статический разрушающий) крутящий момент: 3400,0 Нм.
Масса: 2,82 кг.
Максимальная частота вращения: до 1800 об/мин.
Рабочий угол: до 25° при механическом приводе, до 35° при ручном.
Материал: сталь.
Производитель: SKF (Швеция).

Комплект поставки

Данная позиция представляет собой один универсальный шарнир PHE UJMA63 SKF.

Контакты

Аксдеком
Телефон: +7 (495) 414-15-88
E-mail: info@aksdekom.com
Сайт: www.aksdekom.com

Бесплатная доставка во все регионы России. На складе более 1 050 000 изделий промышленного назначения. Возможна поставка универсальных шарниров различных типоразмеров и производителей.

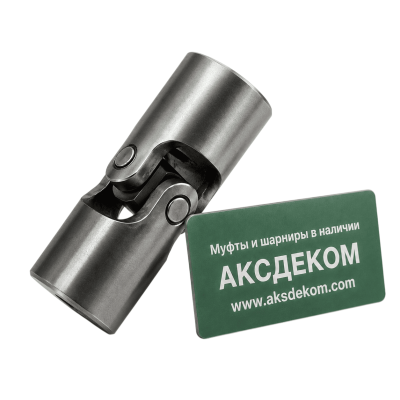

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
