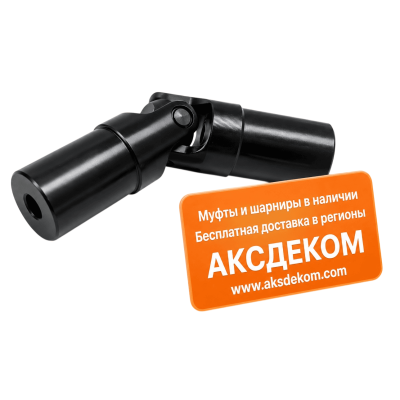

Универсальные шарниры NTD 40 (PHE UJMA40) KRB с одним изгибом в наличии

Универсальный шарнир NTD 40 (PHE UJMA40) KRB с одним изгибом — это универсальный шарнир, известный также как шарнир Гука (карданный шарнир, шарнир Кардана). Он передаёт крутящий момент между двумя валами, оси которых расположены под углом друг к другу, и допускает изменение этого угла во время работы.

В технической документации и в разговорной практике изгиб шарнира часто называют коленом. Данное исполнение — с одним изгибом, то есть шарнир имеет одну крестовину и соединяет два вала, сходящихся в одной точке.

Универсальные шарниры применяются в приводах станков, конвейеров, упаковочного, полиграфического, пищевого и сельскохозяйственного оборудования, в механизмах управления арматурой, в рулевых и регулировочных тягах, а также везде, где вращение нужно передать в труднодоступный узел или под углом.

Конструкция и применение

Шарнир изготовлен из стали и поставляется с отверстиями под расточку. Рабочий угол составляет до 25° при механическом приводе и до 35° при ручном, максимальная частота вращения — до 1800 об/мин. Чем больше рабочий угол, тем ниже допустимая частота вращения и передаваемый момент.

При работе одинарного шарнира под углом ведомый вал вращается неравномерно. Если требуется постоянная частота вращения или валы смещены параллельно, применяют исполнение с двумя изгибами.

Совместимость с SKF

Шарниры KRB серии NTD и шарниры SKF серии PHE UJMA считаются сопоставимыми альтернативами: типоразмеры соотносятся по числу в обозначении, поэтому NTD 40 подбирается вместо PHE UJMA40. Незначительные конструктивные отличия возможны, при точном подборе стоит сверить присоединительные размеры.

Другие названия

В каталогах и заявках этот узел встречается как шарнир Гука, карданный шарнир, универсальный шарнир, крестовина, а исполнение по числу изгибов — как одноколенный или двухколенный.

Расшифровка маркировки NTD 40 (PHE UJMA40) KRB

NTD — серия универсальных шарниров KRB с одним изгибом.
40 — наружный диаметр шарнира, мм.
PHE UJMA40 — сопоставимый по типоразмеру шарнир SKF.
KRB — производитель (бренд) KRB, Россия.

Основные характеристики

Обозначение: NTD 40 (PHE UJMA40) KRB.
Исполнение: с одним изгибом (одно колено).
Наружный диаметр D: 40 мм.
Длина L: 114 мм.
Длина ступицы l: 52 мм.
Диаметры отверстия d (H7): 19, 20, 22 мм.
Номинальный крутящий момент: 140 Нм.
Максимальный (статический разрушающий) крутящий момент: 860 Нм.
Масса: 0,72 кг.
Сопоставимый типоразмер SKF: PHE UJMA40.
Максимальная частота вращения: до 1800 об/мин.
Рабочий угол: до 25° при механическом приводе, до 35° при ручном.
Материал: сталь.
Производитель: KRB (Россия).

Комплект поставки

Данная позиция представляет собой один универсальный шарнир NTD 40 (PHE UJMA40) KRB.
