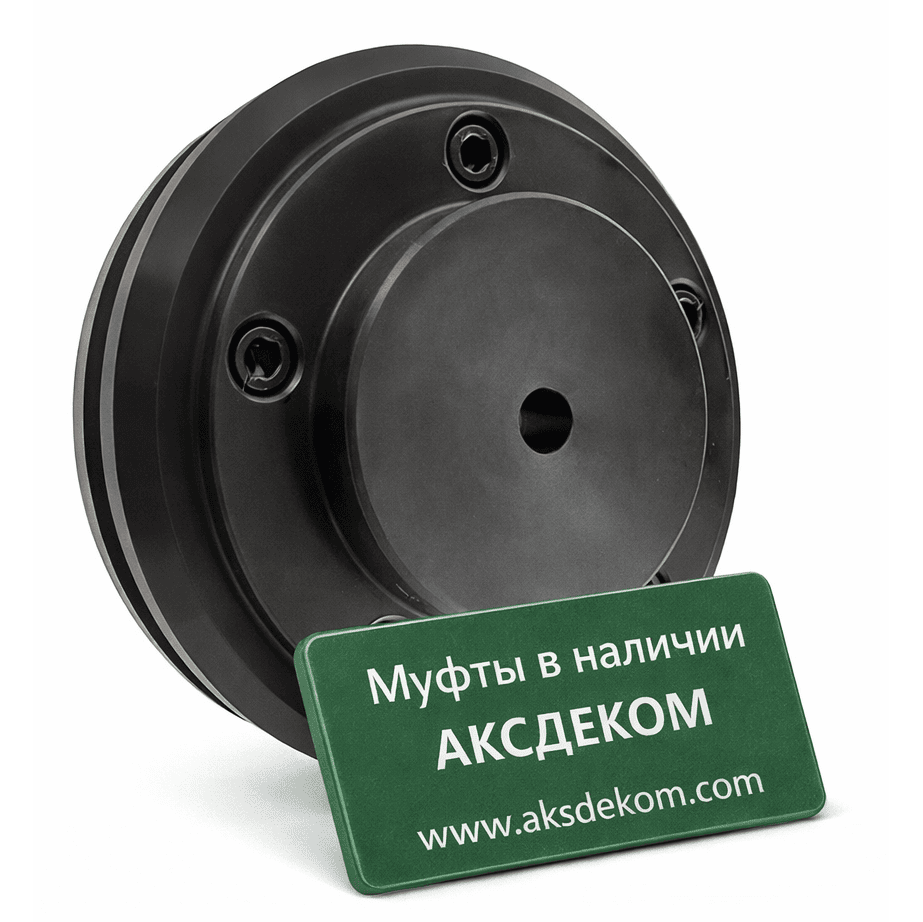

Полумуфта торообразной муфты PHE F220RSBFLG TRB

Полумуфта торообразной муфты PHE F220RSBFLG TRB

Расшифровка обозначения PHE F220RSBFLG TRB:
• PHE — серийное обозначение вида продукции (муфт), используемое рядом производителей
• F220 — типоразмер муфты, где 220 — наружный диаметр муфты в сборе в 1/10 дюйма
• RSB — тип полумуфты с исполнением под расточку с черновым цилиндрическим отверстием под последующую механическую обработку
• FLG — фланец (полумуфта), отдельный компонент муфты, предназначенный для установки на вал и соединения с упругим элементом
• TRB — бренд

О бренде TRB
TRB — производитель шкивов, муфт, втулок, приводных цепей и других компонентов привода для промышленного оборудования.

Полумуфты под расточку типов B и RSB применяются в составе торообразных муфт и предназначены для последующей механической обработки посадочного отверстия под конкретный диаметр вала. Такое исполнение используется в случаях, когда применение втулок Taper Bush невозможно, нецелесообразно либо требуется индивидуальное конструктивное решение.

Торообразная муфта в сборе с полумуфтами под расточку состоит из двух полумуфт, одного упругого торообразного элемента и соединяет валы с передачей крутящего момента и компенсацией несоосностей.

Состав торообразной муфты

– 2 полумуфты под расточку (тип B или RSB);
– 1 упругий торообразный элемент.

Преимущества торообразных муфт

– компенсация радиальной, осевой и угловой несоосности валов;
– снижение вибраций и динамических нагрузок;
– защита приводного оборудования от ударных нагрузок;
– плавная передача крутящего момента;
– возможность обслуживания и замены упругого элемента без демонтажа полумуфт.

Преимущества полумуфт под расточку

– возможность точной подгонки посадочного отверстия под конкретный вал;
– изготовление отверстия, шпоночного паза или других элементов по индивидуальным требованиям;
– применение на нестандартных диаметрах валов;
– универсальность при модернизации и ремонте оборудования;
– отсутствие ограничений по типоразмерам втулок.

Особенности исполнений B и RSB

Тип B — стандартная полумуфта под расточку без предварительно выполненного отверстия, предназначенная для последующей механической обработки.

Тип RSB — усиленное или конструктивно модифицированное исполнение под расточку, применяемое при повышенных нагрузках либо особых требованиях к посадке и фиксации на валу.

Подбор торообразной муфты с полумуфтами под расточку

При подборе муфты необходимо определить:

1. Наружный диаметр муфты с учётом монтажных ограничений;
2. Диаметры соединяемых валов;
3. Необходимое исполнение полумуфт — тип B или RSB;
4. Требования к посадке (шпонка, шлицы, специальные элементы);
5. Температурные условия эксплуатации — стандартные или повышенные;
6. Передаваемый крутящий момент.

Определение крутящего момента

При отсутствии паспортных данных крутящий момент определяется по формуле:

M = 9550 × P / n

где:
M — крутящий момент, Н·м;
P — мощность привода, кВт;
n — частота вращения вала, об/мин.

Для надёжной работы муфты рекомендуется учитывать коэффициент запаса в зависимости от режима работы и характера нагрузки.
