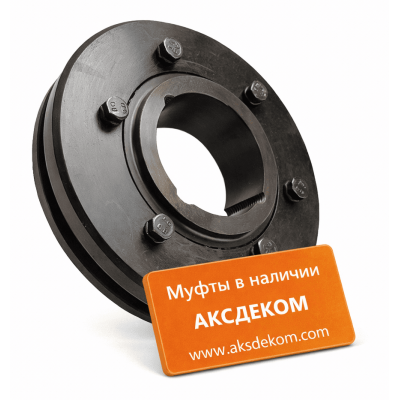

Полумуфта торообразной муфты PHE F110HTBFLG SYPT

Полумуфта торообразной муфты PHE F110HTBFLG SYPT

Расшифровка обозначения PHE F110HTBFLG SYPT:
• PHE — серийное обозначение вида продукции (муфт), используемое рядом производителей
• F110 — типоразмер муфты, где 110 — наружный диаметр муфты в сборе в 1/10 дюйма
• H — тип полумуфты с установкой конической зажимной втулки со стороны оборудования (противоположной упругому элементу)
• TB — исполнение под коническую зажимную втулку Taper Bush с цилиндрическим отверстием под вал
• FLG — фланец (полумуфта), отдельный компонент муфты, предназначенный для установки на вал и соединения с упругим элементом
• SYPT — бренд

О бренде SYPT
SYPT — производитель приводных компонентов из КНР: муфт, шкивов, втулок и сопутствующей продукции для промышленного оборудования.

Полумуфта тип H применяется в составе торообразных муфт и предназначена для установки с втулкой Taper Bush. Торообразная муфта представляет собой разборный соединительный узел, включающий две полумуфты, упругий элемент тороидальной формы и комплект втулок, обеспечивающих надёжную посадку на валы.

Комплектация торообразной муфты

– две полумуфты (ступицы);
– упругий торообразный элемент;
– две конические втулки Taper Bush.

Преимущества торообразных муфт

– способность компенсировать перекосы валов в радиальном, осевом и угловом направлениях;
– снижение вибраций и динамических нагрузок на привод;
– защита узлов оборудования от перегрузок и ударных моментов;
– стабильная и плавная передача вращения;
– обслуживание без демонтажа полумуфт с валов.

Преимущества ступиц под втулки Taper Bush

– удобная установка и демонтаж без термической обработки;
– надёжное центрирование и фиксация на валу;
– отсутствие необходимости механической доработки ступицы;
– возможность применения одной полумуфты для разных диаметров валов;
– высокая точность и повторяемость посадки.

Конструктивные особенности полумуфты тип H

Полумуфта тип H выполнена таким образом, что втулка Taper Bush устанавливается со стороны привода или оборудования. Данное исполнение применяется в случаях, когда требуется компактное размещение упругого элемента и удобство монтажа со стороны соединяемого агрегата.

Для сравнения:
Тип F предусматривает установку втулки со стороны упругого элемента.

Полумуфты под расточку поставляются без посадочного отверстия и используются при необходимости индивидуальной обработки под конкретный вал.

Подбор торообразной муфты при отсутствии маркировки

Для корректного подбора муфты рекомендуется определить:

1. Внешний диаметр муфты с учётом монтажных ограничений;
2. Диаметры соединяемых валов;
3. Исполнение полумуфт — тип H или F под втулки Taper Bush, либо вариант под расточку;
4. Температурные условия эксплуатации — стандартные или повышенные;
5. Передаваемый крутящий момент.

Расчёт крутящего момента

При отсутствии исходных данных крутящий момент можно определить расчётным способом:

M = 9550 × P / n

где:
M — крутящий момент, Н·м;
P — мощность привода, кВт;
n — частота вращения, об/мин.

Для надёжной работы муфты рекомендуется учитывать коэффициент запаса с учётом характера нагрузки и режима работы оборудования.
