Ступица муфты с пружинным элементом PHE 1100TGRSB SKF под расточку

Ступица муфты с пружинным элементом PHE 1100TGRSB SKF под расточку

Ступица муфты с пружинным элементом PHE 1100TGRSB SKF — это отдельный компонент (полумуфта) муфты с металлическим пружинным элементом типоразмера 1100, а не муфта целиком.
Муфта в сборе состоит из 2 ступиц, 1 пружинного элемента, 1 корпуса (обоймы, состоящей из двух половин) и набора для сборки — уплотнений, прокладок и крепежа. Данная позиция — одна ступица; на муфту требуется две.

Муфты с пружинным (сеточным) элементом применяются в приводах цементных и сталелитейных заводов (дробилки, мельницы, прокатные станы), в бумагоделательных и сахарных производствах, а также в приводах насосов, вентиляторов, компрессоров, конвейеров, мешалок и кранового оборудования — там, где нужен запас по ударным и реверсивным нагрузкам.

Расшифровка обозначения PHE 1100TGRSB

• PHE — серийное обозначение вида продукции (компоненты привода) у SKF;
• 1100 — типоразмер муфты по международному ряду тайпер-грид, общий для Rexnord (Falk), SKF, Rathi и KRB;
• TG — Taper Grid, муфта с пружинным (сеточным) элементом;
• RSB — Rough Stock Bore, исполнение под расточку: черновое цилиндрическое отверстие под последующую механическую обработку;
• SKF — бренд.

Назначение компонента

Ступица устанавливается на вал и передаёт крутящий момент на пружинный элемент через фрезерованные пазы на наружной поверхности. Исполнение под расточку (RSB) означает, что отверстие выполнено черновым — под последующую механическую обработку по диаметру вала со шпоночным пазом. Диапазон обработки — от 41 до 107 мм.
Ступица одинакова для корпусов обоих типов: и с горизонтальной плоскостью разъёма (TGHCOVER, T10, RGTH), и с вертикальной (TGVCOVER, T20, RGTV).

Технические характеристики PHE 1100TGRSB

• Номинальный крутящий момент муфты — 5707 Нм;
• Удельная мощность — 60,4 кВт на 100 об/мин;
• Максимальная частота вращения — 2440 об/мин с корпусом T10 (горизонтальный разъём) и 3250 об/мин с корпусом T20 (вертикальный разъём);
• Диаметр посадочного отверстия — от 41 до 107 мм;
• Длина ступицы — 120,6 мм;
• Диаметр ступичной части — 142 мм;
• Материал ступиц — Сталь.

Преимущества муфт с пружинным элементом

• Гасят вибрации и срезают пиковые ударные нагрузки — пружинный элемент работает как рессора, растягивая импульс во времени и снижая нагрузку на подшипники и валы;
• Компенсируют угловые, радиальные и осевые смещения валов без больших восстанавливающих сил;
• Крутильно-податливы: позволяют «настроить» привод под характер нагрузки;
• При экстремальной перегрузке пружинный элемент срезается первым и работает как механический предохранитель, спасая дорогое оборудование;
• Высокая передаваемая мощность при компактных габаритах;
• Быстрый монтаж и обслуживание: пружинный элемент меняется через съёмный корпус, без снятия ступиц с валов и сдвига агрегатов;
• Ремонтопригодность — все компоненты поставляются отдельно;
• Подходят для реверсивной работы.

Аналоги и взаимозаменяемость

Изделие выполнено по международному ряду тайпер-грид, поэтому по габаритам и присоединительным размерам соответствует:

• KRB 1100T;
• SKF PHE 1100TGRSB;
• Rexnord 1100 T10 / T20;
• Rathi 1100 RGTH / RGTV.

Перед заменой сверьте типоразмер, тип плоскости разъёма корпуса и диаметры валов.

Подбор, если отсутствует маркировка

• Наружный диаметр — для типоразмера 1100 составляет 250 мм;
• Длина ступицы — 120,6 мм;
• Диаметр ступичной части — 142 мм;
• Тип плоскости разъёма корпуса — горизонтальная (T10, RGTH, TGHCOVER) или вертикальная (T20, RGTV, TGVCOVER);
• Крутящий момент — по мощности и частоте вращения привода с учётом коэффициента режима работы;
• Посадочные диаметры — по диаметрам соединяемых валов.

Совместимость компонентов муфты

При подборе важно, чтобы все компоненты — обе ступицы, пружинный элемент и корпус — были одного производителя (или совместимых брендов), одного вида и одного типоразмера.
Несовместимость деталей приводит к тому, что пружинный элемент не ляжет в пазы ступиц либо корпус не сядет на ступицы: это вызывает утечку смазки, повышенную вибрацию и преждевременный износ соединения.

О бренде SKF

SKF — мировой лидер в производстве подшипниковой продукции, а также компонентов привода: муфт, шкивов, втулок, ремней, цепей, звёздочек, инструментов, приборов и оборудования. Страна бренда — Швеция.

Бесплатная доставка во все регионы.
По вопросам и заказам обращайтесь:
+7 (495) 414-15-88
info@aksdekom.com

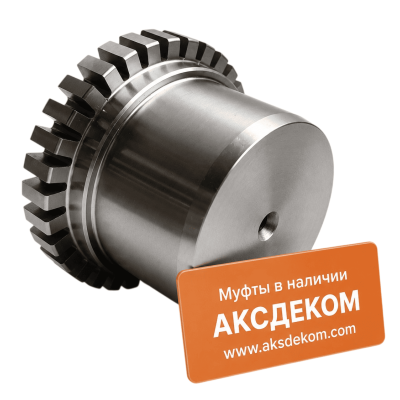

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
