Корпус муфты с пружинным элементом PHE 1120TGHCOVER SKF горизонтальный

Корпус муфты с пружинным элементом PHE 1120TGHCOVER SKF горизонтальный

Корпус муфты с пружинным элементом PHE 1120TGHCOVER SKF — это отдельный компонент (обойма, кожух) муфты с металлическим пружинным элементом типоразмера 1120, а не муфта целиком.
Муфта в сборе состоит из 2 ступиц, 1 пружинного элемента, 1 корпуса (обоймы, состоящей из двух половин) и набора для сборки — уплотнений, прокладок и крепежа. Данная позиция — комплект корпуса (две половины с крепежом), 1 шт. на муфту.

Муфты с пружинным (сеточным) элементом применяются в приводах цементных и сталелитейных заводов (дробилки, мельницы, прокатные станы), в бумагоделательных и сахарных производствах, а также в приводах насосов, вентиляторов, компрессоров, конвейеров, мешалок и кранового оборудования — там, где нужен запас по ударным и реверсивным нагрузкам.

Расшифровка обозначения PHE 1120TGHCOVER

• PHE — серийное обозначение вида продукции (компоненты привода) у SKF;
• 1120 — типоразмер муфты по международному ряду тайпер-грид, общий для Rexnord (Falk), SKF, Rathi и KRB;
• TG — Taper Grid, муфта с пружинным (сеточным) элементом;
• HCOVER — Horizontal Cover, корпус с горизонтальной плоскостью разъёма;
• SKF — бренд.

Назначение компонента

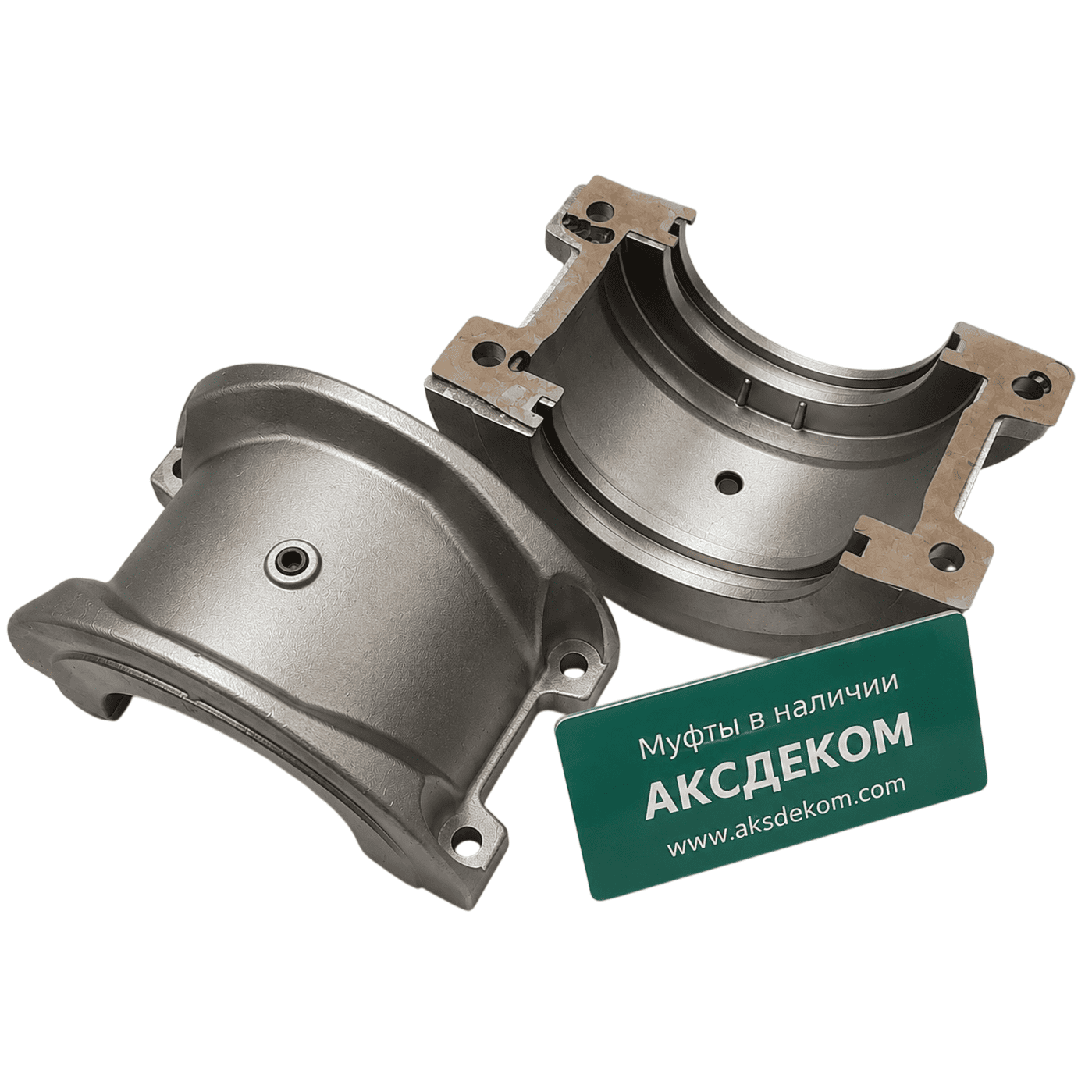

Корпус закрывает зону зацепления ступиц с пружинным элементом: удерживает смазку, защищает пружинный элемент от загрязнений и не даёт ему выйти из пазов на рабочих оборотах. Состоит из двух половин с горизонтальной плоскостью разъёма, стянутых болтами, и выполнен из алюминия.
Горизонтальный разъём — лучший выбор при стеснённом монтажном пространстве и для реверсивных приводов: верхняя половина снимается вверх, пружинный элемент доступен без сдвига агрегатов.

Технические характеристики PHE 1120TGHCOVER

• Номинальный крутящий момент муфты — 12433 Нм;
• Удельная мощность — 131,99 кВт на 100 об/мин;
• Максимальная частота вращения — 2025 об/мин;
• Наружный диаметр — 308 мм;
• Длина муфты в сборе — 304,4 мм;
• Длина корпуса — 191 мм;
• Зазор между торцами ступиц — 6 мм;
• Материал корпуса — Алюминий;
• Масса смазочного материала — 0,73 кг.

Преимущества муфт с пружинным элементом

• Гасят вибрации и срезают пиковые ударные нагрузки — пружинный элемент работает как рессора, растягивая импульс во времени и снижая нагрузку на подшипники и валы;
• Компенсируют угловые, радиальные и осевые смещения валов без больших восстанавливающих сил;
• Крутильно-податливы: позволяют «настроить» привод под характер нагрузки;
• При экстремальной перегрузке пружинный элемент срезается первым и работает как механический предохранитель, спасая дорогое оборудование;
• Высокая передаваемая мощность при компактных габаритах;
• Быстрый монтаж и обслуживание: пружинный элемент меняется через съёмный корпус, без снятия ступиц с валов и сдвига агрегатов;
• Ремонтопригодность — все компоненты поставляются отдельно;
• Подходят для реверсивной работы.

Аналоги и взаимозаменяемость

Изделие выполнено по международному ряду тайпер-грид, поэтому по габаритам и присоединительным размерам соответствует:

• KRB 1120T;
• SKF PHE 1120TGHCOVER;
• Rexnord 1120 T10;
• Rathi 1120 RGTH.

Перед заменой сверьте типоразмер, тип плоскости разъёма корпуса и диаметры валов.

Подбор, если отсутствует маркировка

• Наружный диаметр — для типоразмера 1120 составляет 308 мм;
• Длина ступицы — 149,2 мм;
• Диаметр ступичной части — 179,4 мм;
• Тип плоскости разъёма корпуса — горизонтальная (T10, RGTH, TGHCOVER) или вертикальная (T20, RGTV, TGVCOVER);
• Крутящий момент — по мощности и частоте вращения привода с учётом коэффициента режима работы;
• Посадочные диаметры — по диаметрам соединяемых валов.

Совместимость компонентов муфты

При подборе важно, чтобы все компоненты — обе ступицы, пружинный элемент и корпус — были одного производителя (или совместимых брендов), одного вида и одного типоразмера.
Несовместимость деталей приводит к тому, что пружинный элемент не ляжет в пазы ступиц либо корпус не сядет на ступицы: это вызывает утечку смазки, повышенную вибрацию и преждевременный износ соединения.

О бренде SKF

SKF — мировой лидер в производстве подшипниковой продукции, а также компонентов привода: муфт, шкивов, втулок, ремней, цепей, звёздочек, инструментов, приборов и оборудования. Страна бренда — Швеция.
