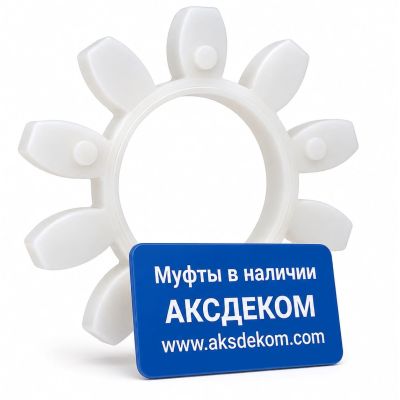

Упругий элемент муфты Habix 75 92ShA Optibelt

Упругий элемент муфты Habix 75 92ShA Optibelt — это упругий элемент (также называемый эластичным элементом муфты, зубчатым венцом муфты, пауком муфты или Spider) для упругих кулачковых муфт серии GE. Он предназначен для передачи крутящего момента между двумя полумуфтами, компенсации небольших радиальных, угловых и осевых смещений валов, а также эффективного демпфирования ударных нагрузок и вибраций. Исполнение из красного полиуретана твёрдостью 92 Shore A отличается высокой нагрузочной способностью, повышенной износостойкостью и рекомендуется для приводов с увеличенными нагрузками.

Упругий элемент является основной рабочей частью кулачковой муфты. Он воспринимает динамические нагрузки, снижает уровень шума и вибраций, предотвращает непосредственный контакт металлических полумуфт между собой и защищает приводное оборудование от ударных перегрузок, возникающих при пуске, остановке и неравномерной работе механизма.

Кулачковые муфты серии GE широко применяются в приводах электродвигателей, насосов, вентиляторов, компрессоров, редукторов, конвейеров, смесителей, упаковочного, деревообрабатывающего, пищевого и другого промышленного оборудования.

Другие названия упругого элемента

В технической документации различных производителей данный компонент может называться упругим элементом, эластичным элементом муфты, зубчатым венцом муфты, пауком муфты или Spider. Все перечисленные названия обозначают одну и ту же деталь, устанавливаемую между двумя полумуфтами кулачковой муфты.

Материал упругого элемента

Упругий элемент Habix 75 92ShA изготовлен из белого полиуретана твёрдостью 92 Shore A. По сравнению с более мягкими эластомерными вставками данный материал обладает повышенной жёсткостью, высокой стойкостью к износу и способен передавать больший крутящий момент. Полиуретан также устойчив к воздействию масел, смазок, влаги и большинства промышленных загрязнений.

Исполнение с твёрдостью 92 Shore A рекомендуется для приводов с повышенными нагрузками, где требуется высокая крутильная жёсткость и минимальные упругие деформации.

Конструкция муфты

Полностью собранная кулачковая муфта состоит из следующих компонентов:

• 2 полумуфты;
• 1 упругий элемент.

Упругий элемент устанавливается между кулачками полумуфт и обеспечивает передачу крутящего момента без непосредственного контакта металлических деталей, уменьшая вибрации, шум и ударные нагрузки.

Совместимость с аналогами

Упругий элемент типоразмера 75 совместим с полумуфтами соответствующего типоразмера различных производителей. При совпадении типоразмера он может использоваться в качестве замены оригинальных комплектующих аналогичных кулачковых муфт.

Расшифровка маркировки Habix 75 92ShA Optibelt

• Habix — серия упругих элементов Optibelt для кулачковых муфт.
• 75 — типоразмер муфты.
• 92ShA — твёрдость полиуретана 92 Shore A.
• Optibelt — производитель (бренд) Optibelt.

Преимущества упругого элемента

• материал — белый полиуретан;
• твёрдость 92 Shore A;
• повышенная нагрузочная способность;
• высокая износостойкость;
• устойчивость к воздействию масел, смазок и влаги;
• эффективное демпфирование ударных нагрузок и вибраций;
• простая и быстрая замена без замены полумуфт.

Основные характеристики

• Обозначение: Habix 75 92ShA Optibelt.
• Типоразмер муфты: 75.
• Материал: полиуретан.
• Цвет: белый.
• Твёрдость: 92 Shore A.
• Наружный диаметр: 160 мм.
• Внутренний диаметр: 80,0 мм.
• Высота (толщина): 30 мм.
• Количество лепестков: 10.
• Номинальный крутящий момент муфты: 1280 Нм.
• Максимальный крутящий момент муфты: 2560 Нм.
• Производитель: Optibelt (Германия).

Комплект поставки

Данная позиция представляет собой один упругий элемент Habix 75 92ShA Optibelt.

Для сборки полной муфты дополнительно потребуются две полумуфты соответствующего типоразмера.
