Полумуфты муфт Rotex 28 ST d=28mm H7 KTR в наличии

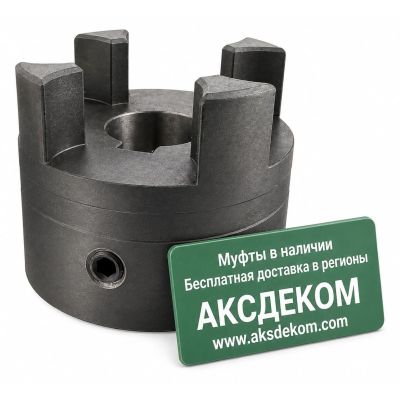

Полумуфта муфты Rotex 28 ST d=28mm H7 KTR — это полумуфта (ступица) упругой кулачковой муфты ROTEX® производства KTR, Германия, в стальном исполнении с готовым посадочным отверстием Ø28 мм H7 и шпоночным пазом. Дополнительная механическая обработка не требуется — деталь готова к установке на вал соответствующего диаметра.

Это исполнение с большой ступицей (тип 1a, нем. GR. NABE — große Nabe). По сравнению со стандартной ступицей она имеет увеличенную длину посадки на вал. Ещё длиннее только исполнение 1b — большая удлинённая ступица.

Совместно с полиуретановым упругим элементом муфта компенсирует небольшие радиальные, угловые и осевые смещения валов, гасит вибрации и защищает привод от ударных нагрузок.

Расшифровка маркировки ROTEX 28 ST d=28mm H7 GR.NABE

ROTEX — серия упругих кулачковых муфт KTR.
28 — типоразмер муфты.
ST — материал ступицы: сталь (Stahl).
d=28mm H7 — готовое посадочное отверстие диаметром 28 мм с полем допуска H7.
GR. NABE — большая ступица, нем. große Nabe. По каталогу KTR это тип 1a; стандартная ступица обозначается 1, удлинённая большая — 1b.
KTR — производитель (бренд) KTR, Германия.

Основные характеристики

Обозначение: ROTEX 28 ST d=28mm H7 GR.NABE.
Типоразмер: 28.
Исполнение ступицы: тип 1a, большая ступица.
Готовое отверстие: Ø28 мм, допуск H7.
Шпоночный паз: по DIN 6885 лист 1, допуск JS9.
Максимальный диаметр отверстия для типоразмера: 40 мм.
Наружный диаметр: 65 мм.
Диаметр ступичной части: 30 мм.
Высота ступицы: 35 мм.
Длина муфты в сборе (пара 1a/1a): 90 мм.
Расстояние между полумуфтами: 20 мм.
Материал: сталь.
Номинальный крутящий момент: 160 Нм (элемент 98 Sh-A).
Максимальный крутящий момент: 320 Нм.
Максимальная частота вращения: 11 800 об/мин.
Резьбовое отверстие под установочный винт: M8, глубина 15 мм, момент затяжки 10 Нм.
Производитель: KTR (Германия).

Комплект поставки

Данная позиция представляет собой одну полумуфту ROTEX 28 ST d=28mm H7 GR.NABE. Для сборки муфты потребуются вторая полумуфта и упругий элемент типоразмера 28.
