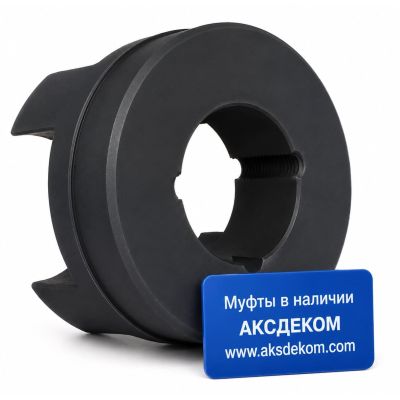

Полумуфты муфт Habix HWT3-75 Optibelt под втулку 2517 в наличии

Полумуфта муфты Habix HWT3-75 Optibelt под втулку 2517 — это полумуфта (ступица) упругой кулачковой муфты HABIX® типа HWT производства Optibelt, Германия. Исполнение под коническую втулку Taper Bush обеспечивает быстрый монтаж и демонтаж, точное центрирование и установку на валы разных диаметров без механической обработки самой полумуфты.

Полумуфта изготовлена из чугуна EN-GJL-250 (GG-25). Совместно с полиуретановым упругим элементом муфта компенсирует небольшие радиальные, угловые и осевые смещения валов, гасит вибрации и защищает привод от ударных нагрузок. Допустимая рабочая температура — от −20 до +80 °C.

Конструкция муфты HABIX® HWT

Полностью собранная муфта состоит из следующих компонентов:

2 полумуфты под втулки Taper Bush;
1 полиуретановый упругий элемент;
2 втулки Taper Bush 2517 (по одной на каждую полумуфту).

Посадочное отверстие под вал располагается во втулке Taper Bush, поэтому полумуфта собственного отверстия под вал не имеет. Втулки приобретаются отдельно и подбираются по диаметру вала.

Расшифровка маркировки Habix HWT3-75 Optibelt

Habix — серия упругих кулачковых муфт Optibelt.
HW — упругая кулачковая муфта Habix (Habix Wellenkupplung).
T — исполнение под коническую втулку Taper Bush.
3 — часть 3, полумуфта со стороны упругого элемента. Соответствует типу F (у ряда производителей — I) у муфт ROTEX, GE и GET.
75 — типоразмер муфты.
2517 — типоразмер конической втулки Taper Bush, под которую рассчитана полумуфта.
Optibelt — производитель (бренд) Optibelt, Германия.

Основные характеристики

Обозначение: Habix HWT3-75 Optibelt.
Типоразмер: 75.
Исполнение: под коническую втулку Taper Bush 2517.
Диаметр отверстия втулки: от 10 до 65 мм.
Наружный диаметр: 160 мм.
Диаметр под кулачками: 158 мм.
Высота ступицы: 45 мм.
Длина муфты в сборе: 130 мм.
Зазор между полумуфтами: 40 мм.
Материал: чугун EN-GJL-250 (GG-25).
Номинальный крутящий момент: 1920 Нм (элемент 98 Shore A, красный).
Максимальный крутящий момент: 3840 Нм.
Максимальная частота вращения: 4750 об/мин.
Рабочая температура: от −20 до +80 °C.
Ориентировочная масса с втулкой: 6,8 кг.
Производитель: Optibelt (Германия).

Комплект поставки

Данная позиция представляет собой одну полумуфту Habix HWT3-75 Optibelt. Втулка Taper Bush и упругий элемент в комплект не входят.
