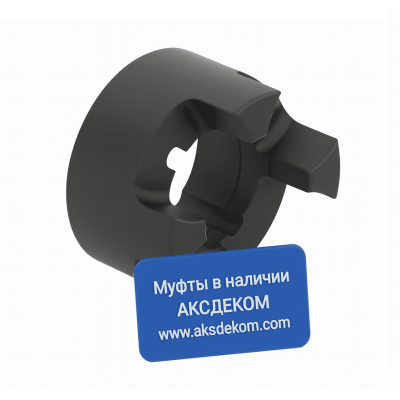

Полумуфта GET 28-38 TL тип I под втулку 1108

Полумуфта GE-T 28-38 I GG TL под втулку Chiaravalli

Производитель: Chiaravalli Group (Италия)
Тип исполнения: полумуфта под втулку Taper Bush
Назначение: для сборки упругих муфт серий GE-T, Rotex, GE, GEB, Trasco, Habix и аналогов

Описание и применение

Полумуфта под втулку Taper Bush используется для сборки упругих муфт, применяемых в приводах насосов, компрессоров, вентиляторов, редукторов, станков и других промышленных агрегатов. Конструкция под коническую втулку Taper Bush обеспечивает надёжную фиксацию на валу и простоту монтажа без дополнительной обработки отверстия. Каждая муфта комплектуется двумя втулками Taper Bush с отверстиями, соответствующими диаметрам валов, на которые она устанавливается. Фиксация выполняется за счёт конического зажима и болтового соединения, что гарантирует точное центрирование и отсутствие люфта при работе.

Преимущества полумуфт GE-T под втулку Taper Bush

• Удобный и быстрый монтаж без расточки и шпоночной обработки;
• Точное центрирование и высокая передача крутящего момента;
• Возможность многократного демонтажа и повторной установки без потери точности;
• Совместимость с широким ассортиментом втулок Taper Bush стандартных типоразмеров;
• Комплектация готовыми втулками с отверстиями под необходимые диаметры валов;
• Подходит для работы с различными упругими элементами муфт GE-T.

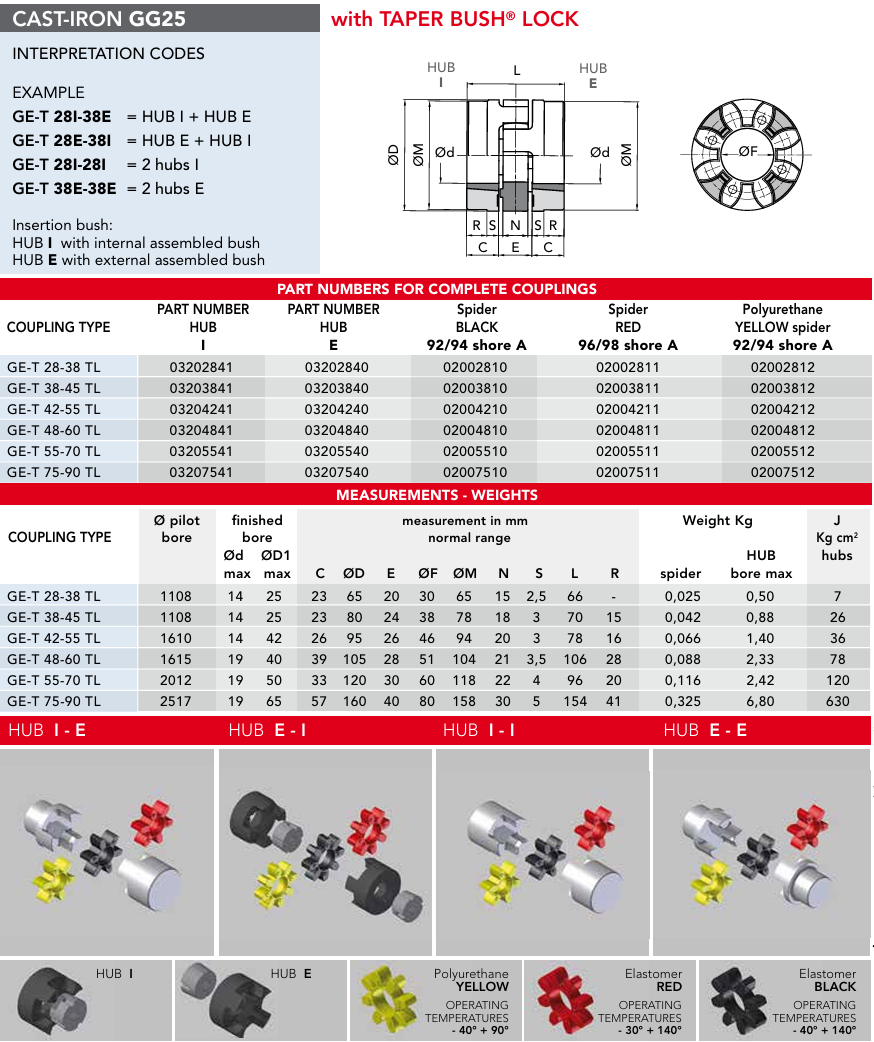

Типы полумуфт GE-T под втулку

В зависимости от направления установки втулки Taper Bush, полумуфты выпускаются в двух исполнениях:

• Тип I (F) — втулка устанавливается со стороны упругого элемента. Обеспечивает удобный доступ к винтам при монтаже и демонтаже муфты. Рекомендуется при установке со стороны привода.
• Тип E (H) — втулка устанавливается со стороны оборудования. Применяется в компактных установках, где удобнее доступ к муфте со стороны агрегата.

Конструкция муфты GE-T

Муфта GE-T в сборе включает:

• 2 полумуфты под втулку Taper Bush (исполнения I или E);
• 2 втулки Taper Bush с отверстиями под диаметры валов, на которые устанавливается муфта;
• 1 упругий элемент из полиуретана, выполняющий роль демпфера и компенсатора несоосностей.

Полумуфты соединяются между собой через упругий элемент, обеспечивая плавную передачу крутящего момента без люфта и снижая нагрузку на подшипники и соединительные элементы оборудования.

Как подобрать полумуфту GE-T под втулку Taper Bush

Для подбора полумуфты необходимо определить:

1. Наружный диаметр полумуфты;
2. Тип исполнения — I (F) или E (H);
3. Тип и размер втулки Taper Bush — например, 1008, 1610, 2012, 2517 и др.;
4. Размер отверстий втулок — в соответствии с диаметрами валов;
5. Размер упругого элемента — для совместимости с ответной полумуфтой;
6. Крутящий момент и условия эксплуатации оборудования.

После определения этих параметров можно подобрать нужную полумуфту GE-T под втулку Taper Bush в нашем каталоге или направить данные нашему специалисту для точного подбора аналога.
