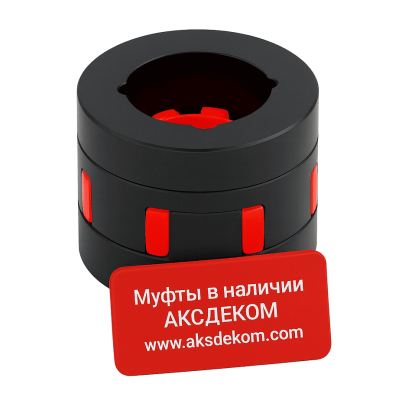

Муфта GE-T 55-70 I-E GG TL под втулку с красным элементом Chiaravalli

Муфта GE-T 55-70 I-E GG TL под втулку с красным элементом Chiaravalli

Муфты серии GE-T под втулку Taper Bush предназначены для надёжного соединения валов и передачи крутящего момента между ними. Конструкция с эластомерным элементом обеспечивает компенсацию радиальных, осевых и угловых несоосностей, а также эффективное гашение вибраций и ударных нагрузок. Применение втулок Taper Bush упрощает монтаж и демонтаж муфты, обеспечивая точное центрирование без необходимости дополнительной механической обработки.

Производитель: Chiaravalli Group (Италия)
Тип конструкции: упругая муфта с полиуретановым элементом (тип «Spider»)
Назначение: для установки в приводах насосов, вентиляторов, компрессоров, редукторов, станков и других промышленных механизмов

Преимущества муфт GE-T под втулку Taper Bush

• Быстрый монтаж и демонтаж без нагрева и прессов;
• Точная центровка муфты на валу за счёт конического соединения втулки и ступицы;
• Эластомерная вставка эффективно гасит вибрации и компенсирует смещения валов;
• Возможность замены втулки без снятия муфты с оборудования;
• Надёжная передача крутящего момента и долговечность конструкции.

Типы полумуфт GE-T под втулку Taper Bush

Муфты под втулку Taper Bush выпускаются в двух исполнениях:

• Тип I (F) — втулка устанавливается со стороны упругого элемента. Такое исполнение обеспечивает лёгкий доступ к винтам втулки при монтаже и демонтаже муфты, удобно при ограниченном пространстве со стороны привода.
• Тип E (H) — втулка устанавливается со стороны оборудования. Этот вариант используется, когда требуется более компактная установка или есть удобный доступ к стороне агрегата.

Подбор муфты GE-T под втулку Taper Bush

Для точного подбора муфты рекомендуется использовать её маркировку. Если маркировка отсутствует или не читается, определите следующие параметры:

1. Наружный диаметр муфты — измеряется по внешней окружности полумуфт в сборе;
2. Длину муфты в сборе — расстояние между крайними точками соединённой муфты;
3. Твёрдость упругого элемента — определяется по цвету вставки (см. таблицу твёрдости в описании элементов GE-T);
4. Крутящий момент — согласно характеристикам оборудования, с которым работает муфта;
5. Тип исполнения — укажите, используется ли тип I (F) или E (H);
6. Размер втулки Taper Bush — например, 1008, 1610, 2012, 2517 и т.д.

По этим данным можно подобрать оптимальную муфту GE-T под втулку Taper Bush в нашем каталоге или отправить параметры нашему специалисту для профессионального подбора аналога.

Условия эксплуатации

Муфты GE-T под втулку Taper Bush подходят для эксплуатации при температурах от –40 °C до +140 °C (в зависимости от используемого упругого элемента). Применяются в приводах с постоянными, переменными и ударными нагрузками, обеспечивая плавность работы и защиту механических компонентов от перегрузок.
