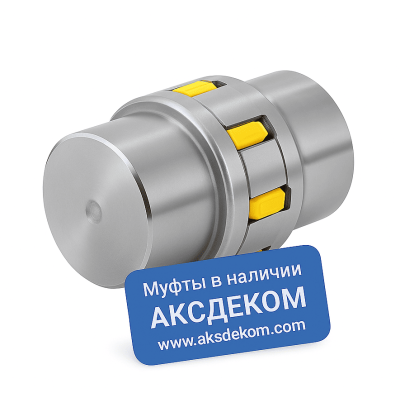

Муфта GE-T 48-60 AA GG под расточку с жёлтым элементом Chiaravalli

Муфта GE-T 48-60 AA GG под расточку с жёлтым элементом Chiaravalli

Муфты серии GE-T предназначены для соединения валов и передачи крутящего момента между ними с компенсацией радиальных, осевых и угловых несоосностей. Конструкция основана на применении упругого полиуретанового элемента, который гасит вибрации, снижает ударные нагрузки и обеспечивает плавную работу механизма.

Производитель: Chiaravalli Group (Италия)
Тип конструкции: упругая муфта с элементом в виде звезды (тип «Spider»)
Материал упругого элемента: полиуретан высокой прочности
Назначение: для использования в приводах насосов, редукторов, компрессоров, вентиляторов и других промышленных механизмов

Преимущества муфт GE-T

• Компенсация радиальных, угловых и осевых смещений валов;
• Гашение вибраций и ударных нагрузок при передаче крутящего момента;
• Отсутствие необходимости в смазке и минимальное техническое обслуживание;
• Быстрая замена упругого элемента без разборки установки;
• Надёжная работа при переменных и реверсивных нагрузках;
• Возможность выполнения расточки, шпоночного паза и отверстия под установочный винт по параметрам заказчика — выполняется на производстве компании «Аксдеком».

Типы полумуфт

Муфты GE-T выпускаются с различными типами полумуфт, что позволяет подобрать оптимальное исполнение под конкретные условия монтажа:

• Тип A (или 1) — полумуфта со ступицей;
• Тип B (или 1a) — цилиндрическая;
• Тип BL (или 1B) — цилиндрическая удлинённая полумуфта (используется при увеличенном межосевом расстоянии между валами).

Подбор муфты GE-T

Для корректного подбора муфты необходимо знать её маркировку. Если маркировка отсутствует или не читается, определите следующие параметры:

1. Наружный диаметр муфты — измеряется по внешней окружности полумуфт в сборе;
2. Длину муфты в сборе — расстояние между крайними точками соединённой муфты;
3. Твёрдость упругого элемента — определяется по цвету вставки (см. таблицу твёрдости в описании элементов GE-T);
4. Крутящий момент — определяется по техническим характеристикам оборудования, к которому подключена муфта;
5. Тип полумуфт — укажите, используется ли тип A, B или BL;
6. Параметры расточки — при необходимости наша компания выполнит расточку под требуемый диаметр, фрезеровку шпоночного паза и сверление отверстия под установочный винт.

По этим параметрам вы можете подобрать необходимую муфту GE-T в нашем каталоге или отправить данные нашему специалисту для точного подбора аналога и последующей механической обработки.

Условия эксплуатации

Муфты GE-T рассчитаны на работу при температурах от –40 °C до +140 °C (в зависимости от выбранного упругого элемента). Подходят для использования в промышленных приводах, транспортных системах, насосных агрегатах и других механизмах с повышенными требованиями к плавности и надёжности передачи крутящего момента.
