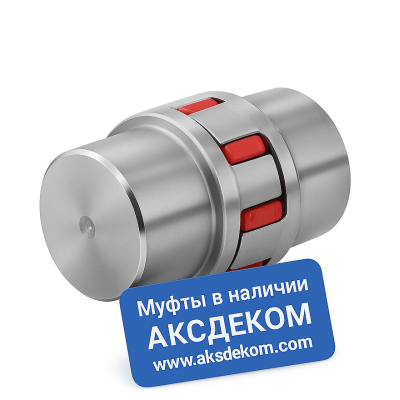

Муфта GE-T 19-24 AA AL под расточку с красным элементом Chiaravalli

Муфта GE-T 19-24 AA AL под расточку с красным элементом Chiaravalli

Муфты серии GE-T в алюминиевом исполнении предназначены для соединения валов и передачи крутящего момента с компенсацией радиальных, осевых и угловых несоосностей. Благодаря корпусу из алюминиевого сплава, муфты отличаются лёгкостью, коррозионной стойкостью и точной балансировкой, что делает их оптимальными для использования в приводах с высокими требованиями к динамике и точности работы.

Производитель: Chiaravalli Group (Италия)
Материал корпуса: алюминиевый сплав высокой прочности
Материал упругого элемента: полиуретан
Назначение: для применения в приводах станков, сервомоторов, насосов, вентиляторов, компрессоров и других установок, где важна точность и снижение инерции.

Преимущества алюминиевых муфт GE-T

• Малая масса — снижает инерцию вращающихся частей привода;
• Коррозионная стойкость и долговечность при эксплуатации во влажной или агрессивной среде;
• Высокая точность передачи крутящего момента и минимальный дисбаланс;
• Отсутствие люфта при правильном подборе упругого элемента;
• Возможность работы при высоких скоростях вращения;
• Упрощённая замена эластомерной вставки без демонтажа муфты с вала.

Типы полумуфт

Алюминиевые муфты GE-T доступны с различными исполнениями полумуфт:

• Тип A — полумуфта со ступицей (классическое исполнение для соединения с валом);
• Тип B — цилиндрическая полумуфта без ступицы (компактная конструкция для ограниченного монтажного пространства);
• Тип BL (или 1B) — цилиндрическая удлинённая полумуфта (используется при необходимости увеличенного межосевого расстояния или смещения валов).

Подбор алюминиевой муфты GE-T

Для корректного подбора муфты желательно знать её полную маркировку. Если маркировка отсутствует или не читается, необходимо определить следующие параметры:

1. Наружный диаметр муфты — измеряется по внешней окружности полумуфт в сборе;
2. Длину муфты в сборе — расстояние между крайними точками соединённой муфты;
3. Твёрдость упругого элемента — определяется по цвету вставки (см. таблицу твёрдости в описании элементов GE-T);
4. Крутящий момент — согласно характеристикам механизма или двигателя, к которому подключается муфта;
5. Тип полумуфт — укажите, используется ли тип A, B или BL (1B).

На основании этих параметров можно подобрать нужную алюминиевую муфту GE-T в нашем каталоге или направить данные нашему специалисту для консультации и подбора аналога.

Условия эксплуатации

Алюминиевые муфты GE-T рассчитаны на работу при температурах от –40 °C до +140 °C (в зависимости от типа упругого элемента). Рекомендуются для применения в высокоскоростных и точных механизмах, где критична низкая масса и минимальные вибрации.
