Полумуфта для муфты L070HUB KRB под расточку JAW

Полумуфта для муфты L070HUB KRB под расточку JAW — это ступица (полумуфта) кулачковой муфты серии JAW (серия L), предназначенная для передачи крутящего момента совместно с упругим элементом (Spider). Муфты данного типа широко применяются в промышленном оборудовании благодаря простой конструкции, высокой надёжности и способности эффективно снижать ударные нагрузки и вибрации.

Полумуфта изготовлена из высокопрочного чугуна и поставляется с черновым отверстием под последующую механическую обработку. После расточки она обеспечивает надёжное соединение вала с муфтой и совместно с упругим элементом компенсирует небольшие радиальные, угловые и осевые смещения валов.

Муфты серии JAW используются в приводах электродвигателей, насосов, вентиляторов, компрессоров, редукторов, конвейеров, смесителей, упаковочного оборудования, станков, деревообрабатывающих, пищевых и сельскохозяйственных машин.

Конструкция муфты JAW

Полностью собранная кулачковая муфта серии JAW состоит из следующих компонентов:

• 2 полумуфты (ступицы);
• 1 упругий элемент (Spider).

Полумуфта L070HUB поставляется с черновым отверстием. Для установки на вал необходимо выполнить механическую обработку: расточить отверстие под требуемый диаметр вала, изготовить шпоночный паз, а при необходимости выполнить отверстие и резьбу под установочный винт.

Компания Аксдеком оказывает услуги по доработке полумуфт под требования заказчика. Мы можем выполнить расточку отверстия, изготовить шпоночный паз, а также выполнить отверстие и резьбу под установочный винт по вашим размерам или чертежам.

Совместимость обозначений JAW и Lovejoy L

Муфты серии JAW являются одним из наиболее распространённых типов упругих кулачковых муфт. У различных производителей данная серия может иметь разные обозначения. Наиболее распространённым является обозначение L (например, Lovejoy L070), при этом конструкция, принцип работы и основные присоединительные размеры остаются одинаковыми.

Полумуфты и упругие элементы серии L070, изготовленные различными производителями, как правило, полностью взаимозаменяемы при одинаковом типоразмере.

Расшифровка маркировки L070HUB KRB

• L — серия кулачковых муфт JAW.
• 070 — типоразмер муфты.
• HUB — полумуфта (ступица) под расточку.
• KRB — производитель (бренд) KRB.

Основные характеристики

• Обозначение: L070HUB KRB.
• Серия: кулачковая муфта JAW (серия L).
• Типоразмер: L070.
• Исполнение: под расточку.
• Диаметр расточки: от 6,35 до 19,0 мм.
• Наружный диаметр: 35,0 мм.
• Диаметр ступичной части: 35,0 мм.
• Высота ступицы: 19,0 мм.
• Длина муфты в сборе: 51,0 мм.
• Установочный винт: M6.
• Материал полумуфт: высокопрочный чугун.
• Количество лучей упругого элемента: 4.
• Ориентировочная масса: 0,12 кг.
• Номинальный крутящий момент (нитрил): 5,77 Нм.
• Максимальная частота вращения: 14 000 об/мин.
• Бренд: KRB (Россия).

Комплект поставки

Данная позиция представляет собой одну полумуфту (ступицу) L070HUB KRB.

Для сборки полной муфты дополнительно потребуются:

• вторая полумуфта L070;
• упругий элемент (Spider) типоразмера L070.

Контакты

Аксдеком
Телефон: +7 (495) 414-15-88
E-mail: info@aksdekom.com
Сайт: www.aksdekom.com

Бесплатная доставка во все регионы России. На складе более 1 050 000 изделий промышленного назначения. Возможна поставка комплектных муфт JAW, отдельных полумуфт, упругих элементов, а также выполнение механической обработки под размеры заказчика.

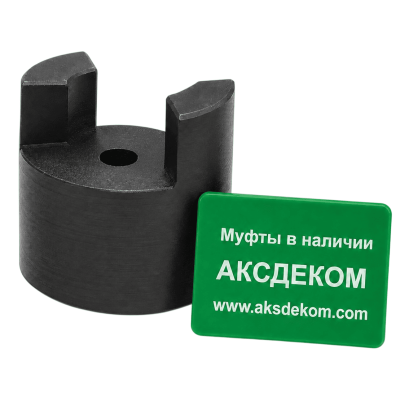

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
