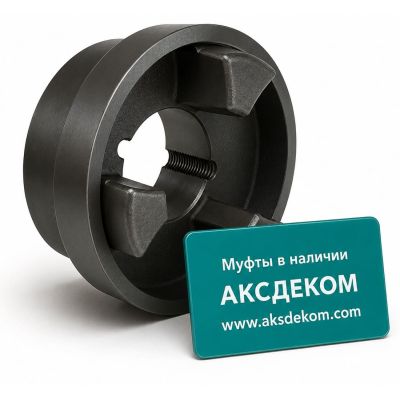

Полумуфта муфты FRC150HTB SKF под втулку

Полумуфта муфты FRC150HTB SKF под втулку — это компонент упругой кулачковой муфты серии FRC производства SKF, предназначенный для передачи крутящего момента между двумя валами с одновременной компенсацией небольших радиальных, угловых и осевых смещений. Муфты данного типа отличаются простой конструкцией, высокой надёжностью, эффективным гашением ударных нагрузок и вибраций, а также удобством монтажа и обслуживания.

Кулачковые муфты SKF FRC широко применяются в приводах электродвигателей, насосов, вентиляторов, компрессоров, редукторов, конвейеров, дробильного оборудования, смесителей, деревообрабатывающих, пищевых и сельскохозяйственных машин, а также в других промышленных механизмах, где требуется долговечное и надёжное соединение валов.

Конструкция муфты FRC под втулку Taper Bush

Полностью собранная кулачковая муфта серии FRC под втулки Taper Bush состоит из следующих компонентов:

• 2 полумуфты под втулки Taper Bush;
• 1 упругий элемент (эластичная вставка);
• 2 втулки Taper Bush (по одной на каждую полумуфту).

Втулки Taper Bush обеспечивают быстрый монтаж и демонтаж муфты, надёжную фиксацию на валу и высокую точность центрирования. Посадочное отверстие под вал располагается непосредственно во втулке Taper Bush, поэтому полумуфта не имеет собственного отверстия под вал. Втулки приобретаются отдельно и подбираются в зависимости от требуемого диаметра вала.

Совместимость обозначений FRC и HRC

Обозначения FRC и HRC используются различными производителями для одного и того же типа упругих кулачковых муфт. Несмотря на различия в маркировке, компоненты муфт одного типоразмера полностью совместимы между собой.

Полумуфты, упругие элементы и другие комплектующие FRC и HRC одного типоразмера являются полностью взаимозаменяемыми. Благодаря этому допускается комплектование одной муфты компонентами с обозначениями FRC и HRC без изменения её технических и эксплуатационных характеристик.

Следует учитывать, что у некоторых производителей полумуфта типа H может обозначаться буквой E. Несмотря на различия в маркировке, полумуфты типов H и E имеют одинаковую конструкцию, предусматривают установку втулки со стороны оборудования и являются полностью идентичными и взаимозаменяемыми.

Расшифровка маркировки FRC150HTB SKF

• FRC — серия упругих кулачковых муфт.
• 150 — типоразмер полумуфты.
• H — тип полумуфты с установкой втулки со стороны оборудования; у некоторых производителей аналогичное исполнение обозначается буквой E.
• TB — исполнение под втулку Taper Bush.
• SKF — производитель (бренд) SKF.

Преимущества полумуфт SKF FRC

• компенсация небольших радиальных, угловых и осевых смещений валов;
• эффективное демпфирование ударных нагрузок и вибраций;
• простая и быстрая замена упругого элемента;
• удобный монтаж и демонтаж благодаря втулкам Taper Bush;
• высокая надёжность и длительный срок службы;
• широкая область применения в промышленном оборудовании.

Основные размеры и характеристики FRC150HTB SKF

• Обозначение: FRC150HTB SKF.
• Типоразмер муфты: 150.
• Наружный диаметр: 150 мм.
• Диаметр ступичной части: 115 мм.
• Высота ступицы: 23,5 мм.
• Диаметр отверстия: от 10 до 50 мм.
• Втулка Taper Bush: 2012.
• Номинальный крутящий момент: 600 Нм.
• Максимальный крутящий момент: 1500 Нм.
• Максимальная частота вращения: 3600 об/мин.
• Материал: чугун.
• Бренд: SKF (Швеция).

Комплект поставки

Данная позиция представляет собой одну полумуфту SKF FRC150HTB под втулку Taper Bush.

Для сборки полной муфты дополнительно потребуются:

• вторая полумуфта соответствующего типоразмера;
• упругий элемент FRC соответствующего размера;
• две втулки Taper Bush необходимого типоразмера и диаметра отверстия под вал.

Втулки Taper Bush не входят в комплект поставки и приобретаются отдельно.
