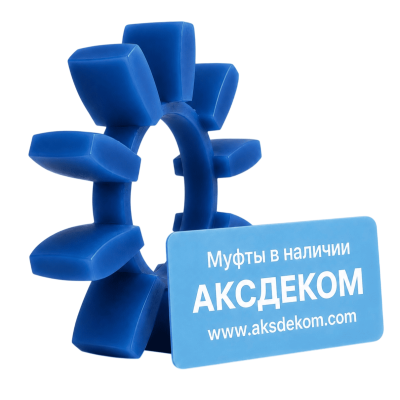

Упругий элемент муфты Hadeflex ADI 42 98 Sh A Optibelt

Упругий элемент муфты Hadeflex ADI 42 98 Sh A Optibelt — это упругий элемент (также называемый эластичным элементом муфты, зубчатым венцом муфты, звёздочкой муфты, пауком муфты или Spider) для упругих кулачковых муфт HADEFLEX® XW производства Optibelt. Он предназначен для передачи крутящего момента между двумя полумуфтами, компенсации небольших радиальных, угловых и осевых смещений валов, а также эффективного демпфирования ударных нагрузок, крутильных колебаний и шума.

Упругий элемент является основной рабочей частью муфты. Он воспринимает динамические нагрузки, предотвращает непосредственный контакт металлических полумуфт между собой и защищает приводное оборудование от перегрузок, возникающих при пуске, остановке и переменных режимах работы. При естественном износе заменяется только упругий элемент, без необходимости замены полумуфт.

Муфты HADEFLEX® XW широко применяются в приводах электродвигателей, насосов, вентиляторов, компрессоров, редукторов, конвейеров, смесителей, упаковочного, деревообрабатывающего, пищевого и другого промышленного оборудования.

Другие названия упругого элемента

В технической документации различных производителей данный компонент может называться упругим элементом, эластичным элементом муфты, зубчатым венцом муфты, звёздочкой муфты, пауком муфты или Spider. Все перечисленные названия обозначают одну и ту же деталь, устанавливаемую между двумя полумуфтами кулачковой муфты.

Материал упругого элемента

Упругий элемент Hadeflex ADI 42 98 Sh A изготовлен из полиуретана (PUR) твёрдостью 98 Shore A. По сравнению со стандартным исполнением STERN 92 Shore A данный элемент обладает большей жёсткостью, повышенной износостойкостью и способен передавать более высокий крутящий момент при меньших упругих деформациях. Материал устойчив к воздействию масел, озона, старению и большинству промышленных загрязнений. Рабочий диапазон температур составляет от −20 °C до +80 °C.

Исполнение с твёрдостью 98 Shore A рекомендуется для приводов с повышенными нагрузками, где требуется высокая крутильная жёсткость, увеличенная нагрузочная способность и минимальные упругие деформации.

Конструкция муфты

Полностью собранная муфта HADEFLEX® XW состоит из следующих компонентов:

• 2 полумуфты;
• 1 упругий элемент.

Упругий элемент устанавливается между кулачками полумуфт и обеспечивает передачу крутящего момента без непосредственного контакта металлических деталей, эффективно снижая вибрации, шум и ударные нагрузки.

Совместимость

Упругий элемент ADI 42 98 Sh A предназначен для кулачковых муфт HADEFLEX® XW типоразмера 42. При совпадении типоразмера он может использоваться в качестве замены оригинального упругого элемента соответствующей муфты.

Преимущества упругого элемента

• материал — полиуретан (PUR);
• твёрдость 98 Shore A;
• повышенная нагрузочная способность;
• высокая износостойкость;
• устойчивость к воздействию масел, озона и старению;
• рабочая температура от −20 °C до +80 °C;
• эффективное демпфирование ударных нагрузок, вибраций и шума;
• простая и быстрая замена без замены полумуфт.

Расшифровка маркировки Hadeflex ADI 42 98 Sh A Optibelt

• Hadeflex — серия упругих кулачковых муфт Optibelt.
• ADI — упругий элемент муфты.
• 42 — типоразмер муфты.
• 98 Sh A — твёрдость полиуретана 98 Shore A, цвет синий.
• Optibelt — производитель (бренд) Optibelt, Германия.

Основные характеристики

• Обозначение: Hadeflex ADI 42 98 Sh A Optibelt.
• Серия: упругая кулачковая муфта HADEFLEX® XW.
• Типоразмер: 42.
• Материал: полиуретан.
• Цвет: синий.
• Твёрдость: 98 Shore A.
• Рабочая температура: от −20 до +80 °C.
• Номинальный крутящий момент муфты: 280 Нм.
• Максимальный крутящий момент муфты: 660 Нм.
• Максимальный переменный крутящий момент: 80 Нм.
• Максимальная частота вращения: 7 400 об/мин.
• Производитель: Optibelt (Германия).

Комплект поставки

Данная позиция представляет собой один упругий элемент Hadeflex ADI 42 98 Sh A Optibelt.

Для сборки полной муфты дополнительно потребуются две полумуфты HADEFLEX® XW соответствующего типоразмера.
