Полумуфты Hadeflex X1 24H Optibelt под расточку в наличии

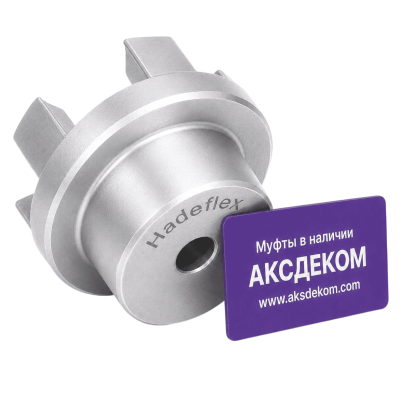

Полумуфта муфты Hadeflex X1 24H Optibelt под расточку — это полумуфта (ступица) упругой кулачковой муфты HADEFLEX® X производства Optibelt, предназначенная для передачи крутящего момента совместно с упругим элементом. Исполнение под расточку позволяет изготовить посадочное отверстие под вал необходимого диаметра, а также выполнить шпоночный паз и отверстие под установочный винт в соответствии с требованиями конкретного привода.

Полумуфта изготовлена из алюминиевого сплава, обладающего высокой механической прочностью, хорошей износостойкостью и устойчивостью к динамическим нагрузкам. Совместно с полиуретановым упругим элементом муфта эффективно компенсирует небольшие радиальные, угловые и осевые смещения валов, снижает уровень вибраций и шума, а также защищает приводное оборудование от ударных нагрузок.

Муфты HADEFLEX® X широко применяются в приводах электродвигателей, насосов, вентиляторов, компрессоров, редукторов, конвейеров, смесителей, упаковочного, деревообрабатывающего, пищевого и другого промышленного оборудования. Благодаря простой конструкции и высокой надёжности они используются в различных отраслях машиностроения, где требуется долговечное соединение валов.

Конструкция муфты под расточку

Полностью собранная муфта состоит из следующих компонентов:

2 полумуфты под расточку;
1 полиуретановый упругий элемент.

Полумуфта поставляется с черновым отверстием под последующую механическую обработку. Для установки на вал необходимо расточить отверстие под требуемый диаметр, изготовить шпоночный паз, а также при необходимости выполнить отверстие и резьбу под установочный винт.

Компания Аксдеком оказывает услуги по механической доработке полумуфт. Мы можем выполнить расточку отверстия, изготовить шпоночный паз и выполнить отверстие с резьбой под установочный винт по размерам или чертежам заказчика. В результате заказчик получает полностью готовую к монтажу полумуфту.

Расшифровка маркировки Hadeflex X1 24H Optibelt

Hadeflex — серия упругих кулачковых муфт Optibelt.
X1 — исполнение полумуфты под расточку (тип XW 1).
24 — типоразмер муфты.
H — полумуфта (ступица).
Optibelt — производитель (бренд) Optibelt, Германия.

Основные характеристики

Обозначение: Hadeflex X1 24H Optibelt.
Серия: упругая кулачковая муфта HADEFLEX® XW.
Типоразмер: 24.
Исполнение: под расточку.
Максимальный диаметр расточки: 24 мм.
Наружный диаметр: 55 мм.
Диаметр ступичной части: 55 мм.
Высота ступицы: 24 мм.
Длина муфты в сборе: 66 мм.
Зазор между полумуфтами: 18 мм.
Материал: алюминий.
Ориентировочная масса полумуфты: 0,28 кг.
Масса муфты в сборе: 0,55 кг.
Номинальный крутящий момент: 40 Нм (92 Shore A) / 52 Нм (98 Shore A).
Максимальный крутящий момент: 120 Нм.
Максимальный переменный крутящий момент: 15 Нм.
Максимальная частота вращения: 12 500 об/мин.
Производитель: Optibelt (Германия).

Преимущества полумуфты

полумуфта из алюминиевого сплава;
возможность изготовления посадочного отверстия под необходимые размеры вала;
малая масса и износостойкость;
компенсация небольших радиальных, угловых и осевых смещений валов совместно с упругим элементом;
эффективное демпфирование ударных нагрузок и вибраций;
простая замена упругого элемента;
длительный срок службы.

Комплект поставки

Данная позиция представляет собой одну полумуфту Hadeflex X1 24H Optibelt.

Для сборки комплектной муфты дополнительно потребуются:

вторая полумуфта соответствующего типоразмера;
упругий элемент соответствующего типоразмера.
