Полумуфты Hadeflex TX01 60H Optibelt под втулку в наличии

Полумуфта муфты Hadeflex TX01 60H Optibelt под втулку — это полумуфта (ступица) упругой кулачковой муфты HADEFLEX® TX производства Optibelt, предназначенная для передачи крутящего момента совместно с упругим элементом. Исполнение под втулку Taper Bush обеспечивает быстрый монтаж и демонтаж муфты, высокую точность центрирования и возможность установки на валы различных диаметров без механической обработки самой полумуфты.

Полумуфта изготовлена из высокопрочного чугуна, который отличается высокой механической прочностью, хорошей износостойкостью и устойчивостью к динамическим нагрузкам. Совместно с полиуретановым упругим элементом муфта эффективно компенсирует небольшие радиальные, угловые и осевые смещения валов, снижает вибрации и шум, а также защищает приводное оборудование от ударных нагрузок.

Муфты HADEFLEX® TX широко применяются в приводах электродвигателей, насосов, вентиляторов, компрессоров, редукторов, конвейеров, смесителей, упаковочного, деревообрабатывающего, пищевого и другого промышленного оборудования. Благодаря простой конструкции и высокой надёжности они используются во всех отраслях машиностроения, где требуется долговечное соединение валов.

Конструкция муфты под втулку Taper Bush

Полностью собранная муфта состоит из следующих компонентов:

2 полумуфты под втулки Taper Bush;
1 полиуретановый упругий элемент;
2 втулки Taper Bush (по одной на каждую полумуфту).

Посадочное отверстие под вал располагается непосредственно во втулке Taper Bush, поэтому полумуфта не имеет собственного отверстия под вал. Втулки приобретаются отдельно и подбираются в зависимости от требуемого диаметра вала.

Расшифровка маркировки Hadeflex TX01 60H Optibelt

Hadeflex — серия упругих кулачковых муфт Optibelt.
TX01 — исполнение полумуфты под коническую втулку Taper Bush (тип TX 03).
60 — типоразмер муфты.
H — полумуфта (ступица).
Optibelt — производитель (бренд) Optibelt, Германия.

Основные характеристики

Обозначение: Hadeflex TX01 60H Optibelt.
Серия: упругая кулачковая муфта HADEFLEX® TX.
Типоразмер: 60.
Исполнение: под коническую втулку Taper Bush.
Применяемая втулка Taper Bush: 2517.
Диаметр отверстия: от 10 до 65 мм.
Наружный диаметр: 147 мм.
Высота ступицы: 45 мм.
Длина муфты в сборе: 120 мм.
Зазор между полумуфтами: 30 мм.
Материал: чугун EN-GJL-250 (GG-25).
Ориентировочная масса полумуфты: 5,25 кг.
Масса муфты в сборе: 10,5 кг.
Номинальный крутящий момент: 630 Нм (92 Shore A) / 800 Нм (98 Shore A).
Максимальный крутящий момент: 1900 Нм.
Максимальный переменный крутящий момент: 230 Нм.
Максимальная частота вращения: 4 700 об/мин.
Производитель: Optibelt (Германия).

Преимущества полумуфты

высокопрочный чугун;
быстрый монтаж и демонтаж благодаря втулкам Taper Bush;
высокая точность центрирования валов;
отсутствие необходимости механической обработки полумуфты;
эффективная компенсация небольших смещений валов совместно с упругим элементом;
длительный срок службы.

Комплект поставки

Данная позиция представляет собой одну полумуфту Hadeflex TX01 60H Optibelt.

Для сборки комплектной муфты дополнительно потребуются:

вторая полумуфта соответствующего типоразмера;
упругий элемент соответствующего типоразмера;
две втулки Taper Bush 2517 необходимого диаметра отверстия под вал.

Втулки Taper Bush и упругий элемент в комплект поставки не входят и приобретаются отдельно.

Контакты

Аксдеком
Телефон: +7 (495) 414-15-88
E-mail: info@aksdekom.com
Сайт: www.aksdekom.com

Бесплатная доставка во все регионы России. На складе более 1 050 000 изделий промышленного назначения. Возможна поставка комплектных муфт, полумуфт, упругих элементов и втулок Taper Bush различных производителей.

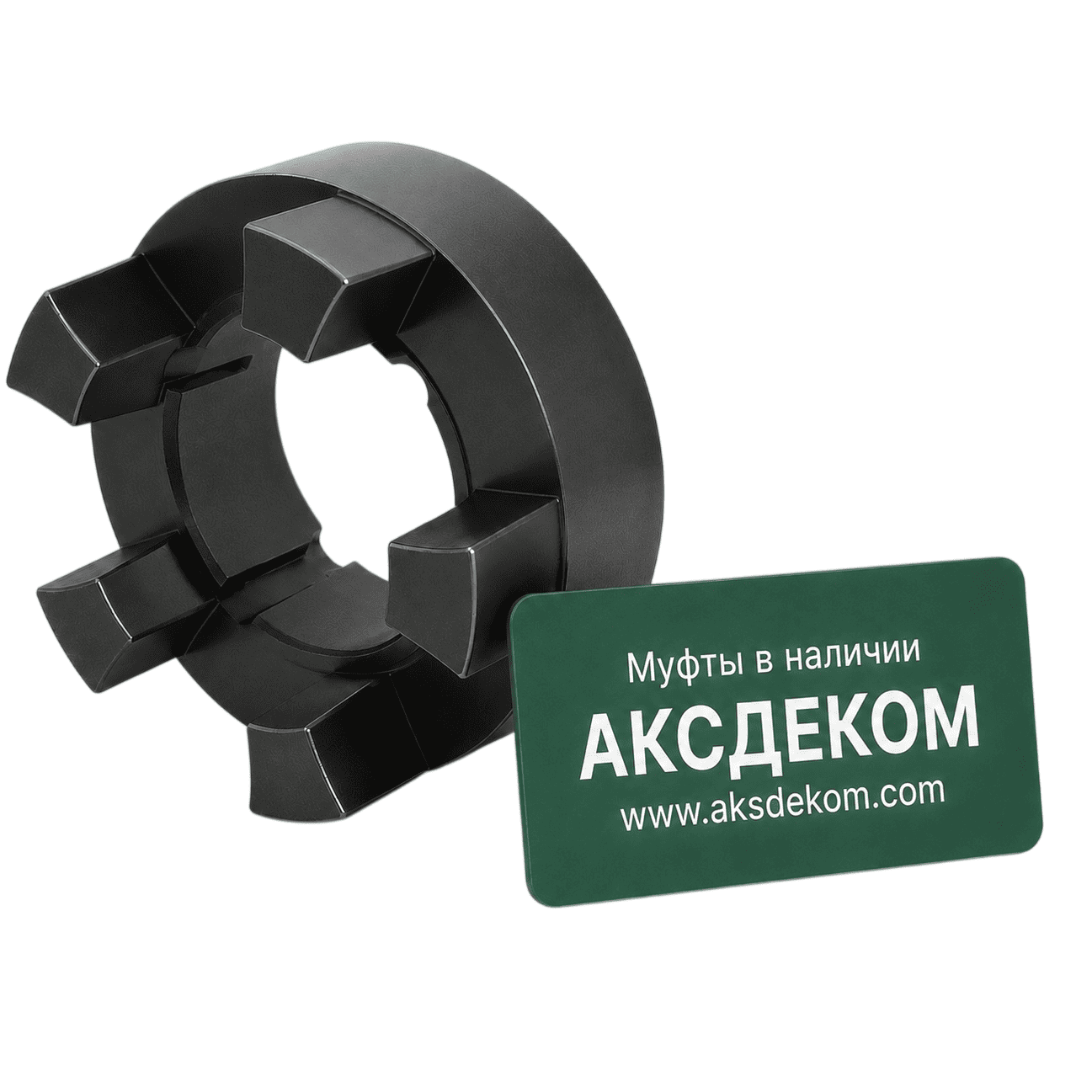

Изображение носит информационный характер и может отличаться от фактического внешнего вида товара.
