Полумуфта безлюфтовой муфты GS 14 AL-H 2.1 Ø12 H7 KTR

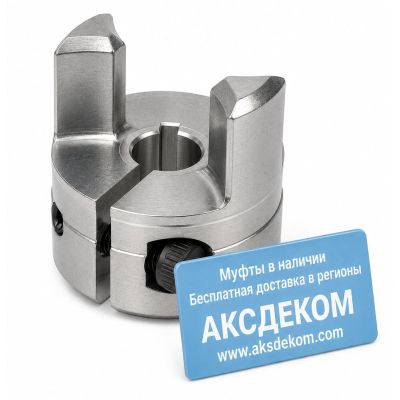

Полумуфта безлюфтовой муфты GS 14 AL-H 2.1 Ø12 H7 KTR — это полумуфта (ступица) беззазорной кулачковой муфты ROTEX® GS производства KTR, Германия. Муфты этой серии собираются с предварительным натягом упругого зубчатого венца, поэтому передают момент без люфта — это важно для сервоприводов, приводов главного шпинделя, позиционирования и измерительных систем.

Ступица изготовлена из алюминия и поставляется с готовым посадочным отверстием Ø12 мм H7. Это зажимная ступица с одним разрезом: соединение с валом фрикционное, за счёт стягивания зажимным винтом, и дополнительно зафиксировано шпоночным пазом. Такое сочетание исключает или сводит к минимуму люфт при реверсе и снижает давление на шпоночный паз.

Расшифровка маркировки ROTEX GS 14 AL-H 2.1 Ø12 H7

• ROTEX GS — серия беззазорных кулачковых муфт KTR.
• 14 — типоразмер муфты.
• AL — материал ступицы: алюминий. Для типоразмеров 5–38 ступицы алюминиевые, с типоразмера 42 — стальные.
• H — ступица (нем. Nabe), то есть отдельная полумуфта, а не муфта в сборе.
• 2.1 — тип ступицы по каталогу KTR: зажимная с одним разрезом, со шпоночным пазом. Исполнение 2.0 того же типоразмера идёт без шпоночного паза.
• Ø12 H7 — готовое посадочное отверстие диаметром 12 мм с полем допуска H7.
• KTR — производитель (бренд) KTR, Германия.

Основные характеристики

• Обозначение: ROTEX GS 14 AL-H 2.1 Ø12 H7.
• Типоразмер: 14.
• Тип ступицы: 2.1 — зажимная, с одним разрезом, со шпоночным пазом.
• Готовое отверстие: Ø12 мм, допуск H7.
• Шпоночный паз: по DIN 6885 лист 1, допуск JS9.
• Максимальный диаметр отверстия для типоразмера: 16 мм.
• Наружный диаметр: 30 мм.
• Высота ступицы: 11 мм.
• Длина муфты в сборе: 35 мм.
• Размер E: 13 мм.
• Материал ступицы: алюминий.
• Номинальный крутящий момент: 12,5 Нм (зубчатый венец 98 Sh-A).
• Максимальный крутящий момент: 25 Нм.
• Максимальная частота вращения: 12 700 об/мин.
• Зажимной винт: M3, момент затяжки 1,34 Нм.
• Рабочая температура зубчатого венца 98 Sh-A-GS: от −30 до +90 °C.
• Производитель: KTR (Германия).

Комплект поставки

Данная позиция представляет собой одну полумуфту ROTEX GS 14 AL-H 2.1 Ø12 H7. Для сборки муфты потребуются вторая полумуфта типоразмера 14 и упругий зубчатый венец нужной твёрдости.
